OBS! Få rätt reservdel

Då det finns en mängd varianter av Stiga gräsklippare måste man ta reda på maskinens artikelnummer för att få rätt reservdel. Detta artikelnummer står på en vit eller silverfärgad klisterlapp på maskinens chassikåpa.

Delar till klippaggregat på en åkklippare, behövs artikelnummret som sitter längst bak på aggregatets ovansida i mitten.

Artikelnumret består av 8 siffror (xx-xxxx-xx).

Göra beställning/förfrågan information




Knivspetsar




Pos Detaljnr. Benämning Passar till Anm.

1 1111-9021-01 Knivsats Dino, Tornado

2 1111-9022-01 Knivsats Dino Ersätts av 1111-9021-01

3 1111-9046-01 Knivsats Turbo 35 el, Silent 35 el

4 1111-9049-01 Knivsats Multiclip, Pro 48

5 1111-9048-01 Knivsats Turbo 42, Turbo 460,

Collector 46, Silent 42 el

6 1111-9050-01 Knivsats Turbo 510-530

7 1151-9003-01 Knivsats SB512

8 1111-9139-02 Knivsats (18 st/sats) Mini Multi 29



Knivar (Multiclip)


Pos Detaljnr. Benämning Passar till Innehåller

1 1111-9075-01 Kniv Multiclip 48-Pro 48 1111-2442-01

2 1111-9155-01 Kniv Multiclip 50, Pro 50, 50 Rental 81004146/0

2 181004148/0 Kniv Multiclip 50S Silent

3 1111-9109-01 Kniv (tapphål 11 mm) Multiclip 51S/53S-Pro 51S 81004138/0

4 1111-9076-01 Kniv (tapphål 8 mm) Multiclip 51S-Pro 51S 1111-2442-02

5 1111-9077-01 Knivbalk Multiclip 46 1111-1603-01

6 1111-9078-01 Kniv Multiclip 46 1111-3099-01

7 1111-9079-01 Kniv Multiclip 46 el 1111-3010-01

Anm. 181004148/0 har två extra hål (Ø 6,5 mm) för montering av fläkt.



Knivar


Pos Detaljnr. Benämning Passar till Innehåller

1 1111-9082-01 Kniv Euro 33 el, Silent 33 el, Ladybird 33 el 81004127/0

2 1111-9156-01 Kniv Turbo 35 el, Collector 35 el 81004115/1

3 1111-9157-01 Kniv Turbo 39 el, Collector 39 el 81004117/1

4 1111-9084-01 Kniv Silent 41 el (plast-chassi), Ladybird 42 el 81004119/0

5 1111-9158-01 Kniv Turbo 41 el 81004145/0

6 1111-9115-01 Kniv Euro 40, Collector 40 81004122/0

7 1111-9142-01 Kniv Collector 43 81004341/3

8 1111-9143-01 Kniv Collector 44/46 81004365/3

9 1111-9092-01 Knivbalk Collector 46, Turbo 460 1111-1423-01

10 1111-9121-01 Kniv Razer, 46S, 46PD, Turbo 47, 81004346/3

Collector 46 Roller, Razer 48S,

Multimower 48, Collector 48


Pos Detaljnr. Benämning Passar till Innehåller

1 1111-9116-01 Kniv Combi 45, Collector 45/46, Silent 45 81004121/0

Turbo 45, Euro 45, Collector 45

2 1111-9117-01 Kniv Silent 45 el, Ladybird 45 81004120/0

3 1111-9089-01 Kniv Turbo 43/45 81004131/0

4 1111-9090-01 Kniv Turbo 48/50, Collector 48/50 81004143/0

5 1111-9091-01 Kniv Turbo 55, Collector 55 81004144/0

6 1111-9122-01 Kniv Collector 53, Combi 53 81004381/1

6 181004394/0 Kniv Turbo 53S Silent

7 81004397/0 Kniv (“winged”) Combi 48S, Turbo 48S

7 81004398/0 Kniv (“winged”) Collector 53S BW, Turbo 53S BW, 53S Inox

Anm. 181004394/0 har två extra hål (Ø 6,5 mm) för montering av fläkt.



Friktionsknivar


Pos Detaljnr. Benämning Passar till Innehåller



1 1111-9133-01 Kniv Multiclip Pro 46 81004130/0

2 1111-9131-01 Kniv Multiclip 48-Pro 48 81004137/0

3 1111-9132-01 Kniv Multiclip 51S/53S-Pro 51S 81004139/0

4 1111-9128-01 Kniv Tornado Pro 51S 1111-2598-02

5 1111-9166-01 Kniv Turbo 45S 81004132/0

6 1111-9129-01 Kniv Turbo Pro 48S/50S 81004135/0

7 1111-9130-01 Kniv Turbo Pro 55S 81004134/0



Knivar - Knivtallrikar (Rotor, Sidoutkast)


Pos Detaljnr. Benämning Passar till Innehåller

1 1111-9027-01 Kniv Rotorklippare 20” 1111-1427-01

2 1111-9027-02 Kniv Rotorklippare 19” 1111-0108-00

3 1111-9502-01 Kniv Dino 81004124/1

4 1111-9094-01 Kniv Tornado 1111-2598-01

5 1111-9024-01 Knivtallrik Tornado

6 1111-9025-01 Knivtallrik Dino









Knivfästen


Pos Detaljnr. Benämning Passar till Innehåller



1 1111-9023-01 Knivfäste Popular, Dino, Collector 1111-0107-00

2 1111-9023-02 Knivfäste Dino, Tornado, Multiclip 48 1111-0014-00

3 1111-9054-01 Knivfäste Collector, Multiclip 1111-1765-01

4 1111-9066-01 Knivfäste Multiclip 46, Dino 22465617/0

5 1111-9067-01 Knivfäste Multiclip 46S-Pro 46, Tornado 51S, 22465620/0

Multiclip 51S-Pro 51S

6 1111-9112-01 Knivfäste Multiclip 51S-Pro 51S 1111-3297-01

7 1111-9119-01 Knivfäste Multiclip 51S/53S-Pro 51S 22465623/0

8 1111-9070-01 Knivfäste (Ø 22,2) Turbo 43/45-48/50-55, Multiclip Pro 48 22465618/0

8 122465630/0 Knivfäste (Ø 25) Turbo 55S Honda (2008- )

Anm. Ø 22,2 resp. Ø 25 anger diametern (i mm) på hålet för motoraxeln.

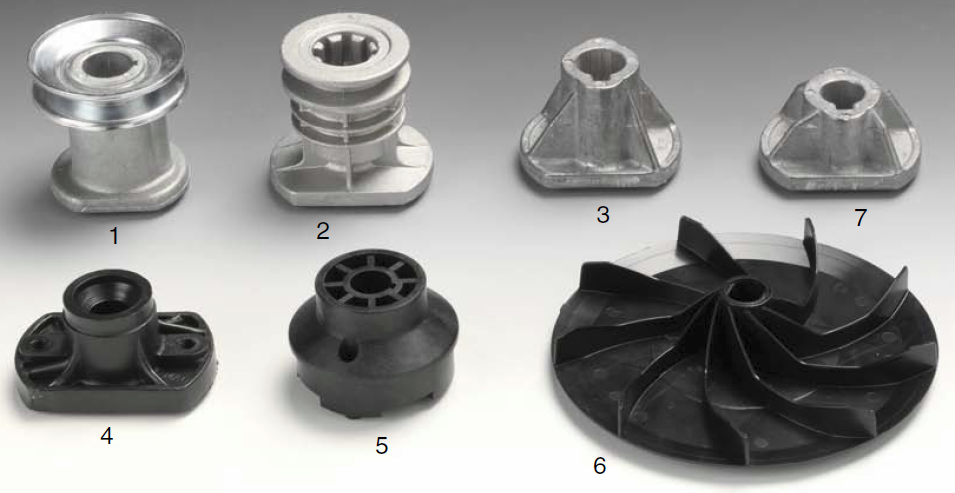

Pos Detaljnr. Benämning Passar till Innehåller

1 1111-9074-01 Knivfäste Turbo 45, Collector 45, Euro 45, Combi 45 81003381/0

2 1111-9120-01 Knivfäste (Ø 22,2) Collector 53S, Razer, 46S, 46PD, Razer 48S, 22465607/2

Multiclip 50S Plus/Euro, Turbo 47S, Turbo 53S

2 122465608/1 Knivfäste (Ø 25)

3 1111-9168-01 Knivfäste (Ø 22,2) Multiclip 50 Plus/Euro, Turbo 47, Collector 53 22463012/2

3 122463020/1 Knivfäste (Ø 25) Multiclip 50 Honda (2008- )

4 1111-9165-01 Knivfäste Multiclip 50 el, Collector 46-48 el 22463186/2

5 22465622/0 Knivfäste Multiclip 46 el

6 22465602/0 Knivfäste/fläkt Collector 35/39 el, Turbo 39/41 el

6 22465603/0 Knivfäste/fläkt Silent 33/41 el, Ladybird 33/41 el

7 25463200/0 Knivfäste (Ø 20) Garden Combi, Estate åkgräsklippare





Friktionsknivfästen




Pos Detaljnr. Benämning Passar till Innehåller

1 1111-9126-01 Knivfäste (Ø 22,2) Multiclip Pro 46, Multiclip 48, 22465621/0

Multiclip 51S/53S-Pro51S, Tornado Pro 51S

1 122465632/0 Knivfäste (Ø 25) Multiclip 53S Honda (2008- )

2 1111-9127-01 Knivfäste (Ø 22,2) Multiclip Pro 48, Turbo Pro 48S/50S-Pro 55S 22465619/0

2 122465631/0 Knivfäste (Ø 25) Turbo Pro 50S Honda (2008- )

3 1111-9163-01 Knivfäste (Ø 22,2) Multiclip 50 Rental, Pro (2006- ), 22465611/0

Multiclip 50S Silent (2008- )

3 122465612/1 Knivfäste (Ø 25) Multiclip 50 Rental, Pro Honda (2008- )

4 22672110/1 Friktionsbricka Ø = 60 mm

5 22672111/0 Friktionsbricka Ø = 55 mm

6 122465636/0 Knivfäste (Ø 22,2) Turbo 55 AVS

6 122465637/0 Knivfäste (Ø 25) Turbo 55 AVS



Kniv - Knivfäste (Turbo Excel 50, Turbo HD 60)


Pos Detaljnr. Benämning Passar till

1 81004366/2 Kniv Turbo Excel 50

2 122465638/0 Knivfäste (Ø 22,2) Turbo Excel 50 AVS

2 122465639/0 Knivfäste (Ø 25) Turbo Excel 50 AVS

3 181004368/0 Kniv Turbo Excel 50 AVS, Excel 50 BBC

4 122465643/0 Knivfäste Turbo HD 60 MB

5 181004149/0 Kniv Turbo HD 60 MB, 60 MHV

6 122465641/0 Knivfäste Turbo HD 60 MHV

7 25041 Fläkt Turbo HD 60 MB, 60 MHV





Drivremmar



Detaljnr. Passar till Innehåller



1111-9051-01 Turbo 460S, Multiclip S 1151-0128-01

1111-9052-01 Turbo 510S, Multiclip Pro 511S 1151-0128-05

1111-9053-01 Turbo 43/45, Tornado 35063173/0

1111-9056-01 Turbo 420S-420 el 1151-0128-07

1111-9057-01 Turbo 530S 9585-0074-00

1111-9058-01 Collector 46S 9585-0080-00

1111-9059-01 Tornado 90S 1151-0128-09

1111-9060-01 Multiclip 46S 1151-0128-10

1111-9061-01 Turbo 48S/50S, Collector 48S 35063175/0

1111-9062-01 Multiclip 46S 1151-0128-12

1111-9063-01 Tornado 51S-Pro 51S 1151-0128-13

1111-9064-01 Turbo 55S, Collector 55S 9585-0049-00

1111-9065-01 Turbo 48S (4-speed) 9585-0086-00

1111-9104-01 Multiclip Pro 51S 1151-0128-15

1111-9107-01 Collector 45S, Turbo 45S 1117-1113-01

Euro 45S, Combi 45S

1111-9113-01 Multiclip 51S/53S-Pro 51S 1151-0128-16

1111-9114-01 Combi 45S, Collector 45S, 35064000/0

Turbo 45S, Silent 45S el

1111-9123-01 Razer, 46S, 46PD, Turbo 47S, 35063800/0

Collector 46S Roller, Razer 48S

Collector 43S/46S/48S

1111-9124-01 Collector 53S, Combi 53S, 35063902/0

Turbo 53S, Multiclip 50S

1111-9125-01 Multiclip 46S 1151-0128-17

1111-9164-01 Turbo 53S (4-speed) 35064010/0

Multiclip 50 (4-speed)

Multiclip 53S

1111-9167-01 Turbo 55S, Collector 55S 35064383/0

Multiclip 53S (4-speed)

35064373/0 Turbo 43S (4-speed) 9585-0090-00

35064378/0 Turbo 48S (4-speed) 9585-0136-01

35063750/0 Collector 46S

35063900/0 Club Garden 46S

35064100/0 Collector 53S, Combi 53S

35064150/0 Turbo Excel 50

135064384/0 Turbo Excel 50 variospeed

14586 Turbo HD 60 MHV

15507 Turbo HD 60 MB



Drivremmar för vertikalskärare/mossrivare

Detaljnr. Passar till



1716-0221-01 VE 30, RE 30

1716-0015-01 VE 32

1319-1918-01 VB 40 (Kevlar)



Drivremmar för jordfräsar

Detaljnr. Passar till



1483-2137-01 Silex 360-G

1483-2113-01 Silex 500-G, 500R-G

1483-2114-01 Silex 500R-G

1483-2034-01 Silex 40-G, 40R-G

1483-2036-01 Silex 40R-G, 50R-B

1483-2035-01 Silex 50-G, 50-H, 50R-B

1483-2141-01 Silex 75R-B, 75R-H, 75R-HX

1483-2149-01 Silex 75-G, 75R-B, 75R-H, 75R-HX

1483-2263-01 Silex 82R-HX

1483-2264-01 Silex 82R-HX

1483-2350-01 Silex 87B slåtterbalk

1483-2352-01 Silex 87B slåtterbalk



Remhållare

Detaljnr. Benämning



8290-0065-01 Remhållare

8290-0066-06 Etikettsats d:o (ark nr. 1-8)

8290-0087-01 Etikettsats d:o (ark nr. 9)

8290-0087-02 Etikettsats d:o (ark nr. 10-11)

Gräsklippare



8



Knivar 85M - 102M - 121M ( - 1997)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9038-01 Kniv Villa 85M 2-pack

1 1134-9039-01 Kniv Park 121M 3-pack

2 1134-9002-01 Kniv Villa 102M, Park 100M, 102M 3-pack

Anm. 1134-9038-01 och 1134-9039-01 innehåller exakt samma kniv fast i olika antal.



Pos Detaljnr. Benämning Passar till Anm.



ej ill 1134-9050-01 Knivbalk Villa 85M 2-pack (lång knivbalk)

ej ill 1134-9051-01 Knivbalk Park 121M 3-pack (lång knivbalk)

1 1134-9052-01 Knivbalk Park 102M, Villa 102M 3-pack (kort knivbalk)

2 1134-9053-01 Knivspetsar

3 1134-9054-01 Brytbultsats

4 9997-0816-16 Bult M8

5 9712-0831-02 Låsmutter M8

Anm. Knivspetsarna monterade på undersidan av knivbalken.

1134-9050-01 har ersatts av 1134-9080-01 (se överst nästa sida)

1134-9051-01 har ersatts av 1134-9081-01 (se överst nästa sida)



Knivar 85M - 102M - 121M (1998 - 2002)



1

2

1

2

5 4 3



Ø 8,1 mm



Åkgräsklippare



9



Knivar 85M - 121M (2003 - 2007)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9080-01 Knivbalk Ready 85M, Villa 85M 2-pack

1 1134-9081-01 Knivbalk Park 121M 3-pack

2 1134-9082-01 Knivspetsar

3 1134-9054-01 Brytbultsats

4 9997-0816-16 Bult M8

5 9712-0831-02 Låsmutter M8

Anm. 1134-9080-01 och 1134-9081-01 innehåller exakt samma knivbalk fast i olika antal. Knivspetsarna

monterade på översidan av knivbalken.

Pos Detaljnr. Benämning Passar till Anm.



1 1134-9070-01 Knivbalk Villa 92M, Park 92M 2-pack (cw + cw)

2 1134-9062-01 Knivbalk Villa 107M, Park 107M 2-pack (cw + ccw)

3 1134-9063-01 Knivspetsar (cw)

4 1134-9063-02 Knivspetsar (ccw)

5 1134-9054-01 Brytbultsats

6 1134-4479-01 Ansatsbult

7 9712-0831-02 Låsmutter M8

Anm. cw = medurs rotation, ccw = moturs rotation

1134-9070-01 har ersatts av 1134-9120-01 (se nederst nästa sida)

1134-9062-01 har ersatts av 1134-9122-01 (se nederst nästa sida)

1 cw (x 2)

1



Knivar 92M - 107M (2001)



2

5 4 3



Ø 8,1 mm



2



cw (x 1)

ccw (x 1) 3

4

7 6 5



Ø 11,2 mm



Åkgräsklippare



10



Knivar 92M - 107M (2000 - 2006)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9073-01 Knivbalk Ready 92M, Villa 92M, Park 92M 2-pack (cw + cw)

2 1134-9072-01 Knivbalk Villa 107M, Park 107M 2-pack (cw + cw)

3 1134-9077-01 Knivbalk Villa 107M, Park 107M 2-pack (cw + ccw)

4 1134-9074-01 Knivspetsar (cw)

5 1134-9074-02 Knivspetsar (ccw)

6 1134-9054-01 Brytbultsats

7 1134-4479-01 Ansatsbult

8 9712-0831-02 Låsmutter M8

Anm. 1134-9073-01, 1134-9072-01 och 1134-9077-01 har ersatts av knivbalkarna med grov 7/16” fästbult (se

nedan).

1134-9074-01 och 1134-9074-02 har ersatts av knivspetsarna med grov 7/16” fästbult (se nedan)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9120-01 Knivbalk Ready 92M, Villa 92M, Park 92M 2-pack (cw + cw)

2 1134-9121-01 Knivbalk Villa 107M, Park 107M 2-pack (cw + cw)

3 1134-9122-01 Knivbalk Villa 107M, Park 107M 2-pack (cw + ccw)

4 1134-9123-01 Knivspetsar (cw)

ej ill 1134-9123-02 Knivspetsar (ccw)

5 1134-9054-01 Brytbultsats

6 1134-6311-01 Bult 7/16” UNF

7 1134-6312-01 Låsmutter 7/16” UNF

Anm. Knivbalkar och knivspetsar avsedda för grövre fingängad bult.



Knivar 92M - 107M (2000 - 2006)



1 3

2

1

2 3

4

5

8 7 6



Ø 8,1 mm



4

7 6 5



Ø 11,2 mm



Åkgräsklippare



11



Knivar 85 Combi - 95 Combi - 105 Combi (2007 - )



1

2

3



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9116-01 Knivbalk Ready 85 Combi, Villa 85 Combi 2-pack

2 1134-9117-01 Knivbalk Villa 95 Combi, Park 95 Combi 2-pack

3 1134-9118-01 Knivbalk Park 105 Combi 2-pack

4 1134-9119-01 Knivspetsar

5 1134-9054-01 Brytbultsats

6 1134-6311-01 Bult 7/16” UNF

7 1134-6312-01 Låsmutter 7/16” UNF



Knivar 110 Combi - 125 Combi (2004 - )



1 2 3 4



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9107-01 Kniv Park 110 Combi (2006) 3-pack

2 1134-9124-01 Kniv Park 110 Combi (2007- ) 3-pack

3 1134-9086-01 Kniv Park 125 Combi (2004-2006) 3-pack

4 1134-9125-01 Kniv Park 125 Combi (2007- ) 3-pack

Anm. Knivarna 1134-9107-01 och 1134-9086-01 har tre fastsättningshål. Knivarna 1134-9124-01 och 1134-9125- 01 har ett centrumhål.

4

7 6 5



Ø 11,2 mm



Åkgräsklippare



12



Knivar (Garden, Villa, Park Sido-, Bakutkast)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-3935-01 Kniv Garden Combi

2 1134-3743-01 Kniv Garden 72M Multiclip

3 1134-3222-02 Kniv Garden 72S Collector

4 1134-3222-01 Kniv Garden 65S, Scoop

5 1134-2061-01 Kniv Garden 65B, Scoop

6 1132-0913-01 Kniv Park 122B

7 1134-2547-01 Kniv Park 110S

8 1134-9001-01 Kniv Park 100B 3-pack

9 1134-9003-01 Kniv Villa 85B 3-pack



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9000-01 Knivfäste kpl Park, Villa, Garden, Scoop 3-pack

1 1134-9061-01 Knivfäste kpl d:o 1-styck

2 1134-0323-00 Kil L = 12 mm

3 9600-0150-01 Kil L = 16 mm

4 9991-1024-19 Knivbult

5 9959-0830-16 Knivbult

6 12293201/0 Mutter för d:o

7 1134-3544-01 Fiberbricka 85M, 102M, 121M,

Garden 72M Multiclip, Garden Combi

8 9699-0109-02 Planbricka d:o

9 1134-3744-01 Knivfäste Garden 72M Multiclip, Garden Combi

Anm. Knivfäste kpl (pos 1) innehåller pos. 2 - 6.



Knivfästen



1

6

5

4

3

2

9

8

7

1 2 3

4 5

6 7 8

9



Åkgräsklippare



13



Knivar (Garden - Estate)

Knivar (Estate)



1

2

3

4



Pos Detaljnr. Benämning Passar till Klippbredd



1 84109504/0 Kniv Garden Compact, SR 6365 63 cm

2 84109503/0 Kniv Garden Combi 72 cm

3 84109502/0 Kniv Garden Combi 72 cm

4 82004346/0 Kniv Estate Tornado, SD 9813 98 cm

Anm. Knivfäste för d:o (detaljnr. 25463200/0), se sid 5.

Klippbredden anger maskinens totala klippbredd, ej knivens längd.



1

2

3

4

5



Pos Detaljnr. Benämning Passar till Klippbredd



1 82004353/0 Kniv-vä Estate Collector, Senator, President, SC 9013 92 cm

1 82004354/0 Kniv-hö 92 cm

2 81004346/3 Kniv-vä Estate Collector, Senator, President, SC 9013 92 cm

2 82004352/0 Kniv-hö 92 cm

3 82004344/1 Kniv-vä Estate Collector, Senator, President, SC 9013 92 cm

3 82004345/1 Kniv-hö 92 cm

4 82004347/0 Kniv-vä Estate Royal, Pro, Overland, ST 10214 102 cm

4 82004348/0 Kniv-hö 102 cm

4 82004349/0 Kniv-vä 122 cm

4 82004350/0 Kniv-hö 122 cm

5 82004340/1 Kniv-vä Estate Royal, Pro, Overland, ST 10214 102 cm

5 82004341/1 Kniv-hö 102 cm

5 82004342/0 Kniv-vä 122 cm

5 82004343/0 Kniv-hö 122 cm

Anm. Knivfäste för d:o (detaljnr. 25463200/0), se sid 5.

Åkgräsklippare



14



Lagerboxar ( - 1997)



Pos Detaljnr. Benämning Passar til Anm.



1 1134-0428-01 Lagerbox kpl Park 100B, 110S, Villa 85B Yttre

2 1134-0428-02 Lagerbox kpl Villa 85B Mittre

3 1134-0430-01 Lagerbox kpl Park 100B, 110S Mittre

4 1134-2476-01 Lagerbox kpl Park 100M Yttre

5 1134-2477-01 Lagerbox kpl Park 100M Mittre

6 1134-3696-01 Lagerbox kpl Park 102M, 121M, Villa 85M, 102M Yttre

7 1134-3696-02 Lagerbox kpl Park 102M, 121M, Villa 85M, 102M Mittre

8 9945-0825-16 Bult för d:o Självgäng.

9 9549-0019-00 Kullager-övre Passar även lagerboxar 1998- (se nedan)

10 9549-0020-00 Kullager-nedre Passar även lagerboxar 1998- (se nedan)

11 1134-0400-01 Täckbricka



Pos Detaljnr. Benämning Passar till Anm.



1 1134-3841-01 Lagerbox (m. lager) Park 100B, 102M, 121M, Villa 85M, 102M Utan knivaxel

2 1134-5049-01 Lagerbox (m. lager) Park 92M, 107M, Villa 92M, 107M, Ready Utan knivaxel

3 1134-4600-01 Knivaxel Park 100B, 102M, 121M, Villa 85M, 102M L = 146 mm

4 1134-4600-02 Knivaxel Park 102M, 121M, Villa 85M, 102M L = 168 mm

5 1134-5052-03 Knivaxel Villa 92M, 107M, Ready L = 150.5 mm

6 1134-5052-04 Knivaxel Park 92M, 107M, Villa 92M, 107M, Ready L = 131.5 mm

7 1134-4775-01 Låsmutter M10 1134-4600-01, 1134-4600-02

8 9712-1231-02 Låsmutter M12 1134-5052-03, 1134-5052-04

9 1134-5130-01 Skyddsbricka

10 1134-3725-01 Distans L = 12.0 mm

11 1134-3725-02 Distans L = 9.3 mm

12 1134-3725-04 Distans L = 25.5 mm



Lagerboxar - Knivaxlar (1998 - )



7 2 5 3

6 4 1

8

11 9

10

1 2

3

4

5 6

7

8

9

11 10 12



Åkgräsklippare



15



Lagerbox - Knivaxel (107M HD)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-5128-01 Kuggremskiva Park 107M HD

2 9600-0170-00 Plattkil 6 x 6 x 16

3 1134-5127-01 Bricka 8.5 x 30 x 4

4 9958-0820-16 Skruv M8 x 20

5 1134-5049-02 Lagerbox (m. lager) Utan knivaxel

6 9549-0056-01 Kullager

7 1134-5130-02 Skyddsbricka

8 1134-5124-01 Distans

9 1134-5126-01 Knivaxel Ø = 20 mm



Pos Detaljnr. Benämning Passar till Anm.



1 1134-5872-01 Lagerbox (m. lager) Park 110, 125 Combi ( -2006) Utan knivaxel

2 9549-0057-01 Kullager d:o

3 1134-5401-01 Knivaxel-yttre Ø = 25 mm

4 1134-5401-02 Knivaxel-centrum

5 1134-5403-01 Skyddsbricka

6 1134-5831-01 Lagerbox kpl-yttre Park 110, 125 Combi (2007- ) Med knivaxel

6 1134-5831-02 Lagerbox kpl-centrum Med knivaxel

7 1134-6211-01 Knivbricka

8 9997-1060-12 Knivbult

9 9945-0825-16 Skruv För montering av lagerbox Självgäng.

Anm. Lagerboxarna 1134-5831-01 och -02 passar knivbalkar med ett centrumhål.

Lagerbox - Knivaxel (110, 125 Combi Pro)



1

4 3 2

5

7 6 8

9

1

2 3

4

5

6

7 8

9



Åkgräsklippare



16



Lagerbox - Kuggremskivor (85, 95, 105 Combi)



1

2

3 4

6 5

7



Pos Detaljnr. Benämning Passar till Anm.



1 1134-5831-01 Lagerbox kpl Med knivaxel, Ø=25 mm

2 9945-0825-16 Skruv För montering av lagerbox Självgäng.

3 1134-6211-01 Knivbricka

4 9997-1060-12 Knivbult

5 1134-9127-01 Kuggremskiva m. nav Sats 2 st.

6 1134-9128-01 Kuggremskiva u. nav Park 95C, 105C

7 9549-0019-00 Kullager För kuggremskiva pos 6



1 2

3

4

5



6



7

9 8

10

11



Primo



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9129-01 Knivbalk Primo (2008- ) 2-pack

2 1134-9130-01 Knivspetsar

3 1134-9054-01 Brytbultsats

4 1134-6311-01 Bult 7/16” UNF

5 1134-6312-01 Låsmutter 7/16” UNF

6 1134-6613-01 Lagerbox kpl Med knivaxel, Ø=20 mm

7 1134-9137-01 Kuggremskiva Sats 2 st.

8 1134-9139-01 Kåphjul

9 1134-6565-01 Lyftwire

10 1134-9138-01 Styrwire

11 1134-9140-01 Hjulbussning Framhjulen Sats 2 st.

Anm. Drivremmar för Primo - se sid. 20-21, batteri för Primo - se sid 22.

Åkgräsklippare



17



Kuggremskivor (85M, 92M, 102M, 107M, 121M)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-3679-01 Kuggremskiva Park 92M, 102M, 107M, 121M, Yttre

Villa 85M, 92M, 102M, 107M, Ready

2 1134-3679-02 Kuggremskiva Park 102M, 121M, Villa 85M, 102M, Ready Mittre

3 1134-4321-01 Kuggremskiva Park 92M, 107M, Villa 107M En halva

4 1134-0323-01 Kil L = 25 mm

5 1134-0323-02 Kil L = 54 mm

6 1134-0323-04 Kil L = 45 mm

7 9699-0030-02 Planbricka M10-mutter 10 x 26 x 2

8 9699-0121-02 Planbricka M12-mutter 12.5 x 35 x 3



Spännrullar



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9027-02 Spännrulle Park, Villa, Garden, Scoop, Primo

2 1134-6329-01 Spännrulle Villa, Ready

3 1134-5048-01 Spännrulle (plåt) Garden, Scoop Distans 1134-5047-01 krävs

4 1134-9091-01 Spännrulle Villa, Ready Även för 85B, 107M, 110S

5 1134-9090-01 Spännrulle Villa

6 1134-3459-01 Spännrulle Park

7 1134-4686-01 Spännrulle Park 92M, 107M, Villa 92M

Anm. 1134-9027-02 Spännrulle (grå) ersätter 1134-9027-01 Spännrulle (svart).

För kilrem mellan maskin och klippaggregat på Ready och Villa rekommenderas plåtspännrulle 1134-6329-01.



1

2 3

4

5

6

8 7

2 1 3 6

4 7 5



Åkgräsklippare



18



Pos Detaljnr. Benämning Passar till Anm.



1 1134-3663-01 Spännrulle Park

2 1134-1849-01 Remskiva-transaxel Park, Villa, Ready, Garden Ø 154 mm

3 1134-3419-01 Remskiva Park 102M, 121M, Villa 102M Ø 142 mm

4 1134-0698-00 Kåpspännrulle Park 100B, 110 Combi, 125 Combi, Villa 85B

5 1134-2171-01 Returfjäder-midja Park

6 9547-0001-00 Ledlager-midja Park

7 1134-1769-03 Centrumremskiva Park, Villa, Ready

8 1134-1770-01 Spännrulle Park, Primo

9 1134-1322-01 Spännhjulsfjäder Park, Villa

10 1134-1322-02 Spännhjulsfjäder Park



Styrning



Pos Detaljnr. Benämning Passar till Anm.



1 1134-9021-01 Styrwire Park 2000 (1975-83)

1 1134-9022-01 Styrwire Park 2000, Park 2002 (1984-89)

2 1134-9023-01 Styrwire Villa I

3 1134-9084-01 Styrwire kpl Park (1990- ) Sats vä + hö

3 1134-9099-01 Styrwire kpl Park Compact 4WD Sats vä + hö

4 1134-9083-01 Styrwire Villa II m. wirestyrning

4 1134-9085-01 Styrwire kpl Villa II m. kedjestyrning Sats vä + hö

5 1134-2032-04 Styrwire Ready, Villa (2007- )

6 1134-9025-01 Linhjul Park, Villa, Ready, Primo Sats 2 st.

7 1134-2816-01 Kugghjul Park m. kedjestyrning

8 1134-3547-01 Kugghjul Park m. kedjestyrning, Villa

9 1134-3769-01 Styrknopp sats



1

3 2

4

5

6

7

8

9

10

1 2

3 4

5

6

7

8

9



Spännrullar - Remskivor - Fjädrar



Åkgräsklippare



19



Kåphjul - Skyddsrullar (Klippaggregat)



2 1

3

4

5

6

7

9 8

10

11



Pos Detaljnr. Benämning Passar till Anm.



1 1134-0305-00 Kåphjul Park 100B, Villa 85B

2 1134-0299-00 Skyddsrulle Park 100B, Villa 85B

3 1134-2405-01 Kåphjul Park 100M, 102M, 121M, Villa 85M, 102M

4 1134-2406-01 Skyddsrulle Park 100M, 102M, 121M, Villa 85M, 102M

5 1134-3434-01 Skyddsrulle Park 100M, 102M, 107M, 121M, 125 Combi

6 1134-4284-01 Kåphjul Park 92M, 107M, 125 Combi, Villa 92M, 107M

85, 95, 105 Combi

7 1134-4319-01 Lager d:o

8 1134-4318-01 Hylsa d:o

9 1134-5884-01 Pivothjul kpl Park 110 Combi, 125 Combi, 107M HD

10 1134-9126-01 Stödrullar 85, 95, 105 Combi Sats 2 st.

11 1134-1630-01 Skyddsrulle Villa 85B



Redskapslyft - Klippaggregat



1

2

3

4

5

6 7

8



Pos Detaljnr. Benämning Passar till Anm.



1 1134-2535-01 Lyftfjäder Park 100B, 100M, 102M, 107M, 121M

2 1134-4688-02 Sats-lyftfjäder Park 92M, 107M, 121M, Villa 107M

3 1134-5215-01 Höjdinställningsspak 85M, 92M, 107M, 121M

4 1134-3051-01 Spärrknapp d:o

5 1134-6365-02 Lyftfjäder Park 110C, 125C L = 237 mm

5 1134-6365-03 Lyftfjäder Park 95C, 105C, Villa 105C L = 222 mm

6 1134-5528-01 Karbinhake

7 1134-2629-01 Schackel

8 1134-6182-01 Hankontakt

ej ill 1134-2314-01 Lyftwire Park 100B L = 262 mm

ej ill 1134-2314-02 Lyftwire Park 100M, 102M, 107M, 121M L = 302 mm

ej ill 1134-2314-03 Lyftwire Villa 102M L = 232 mm

Åkgräsklippare



20



Drivremmar



Motor - växellåda/transaxel/hydrostat

Detaljnr. Passar till Innehåller



1134-9008-01 Park 2000, Villa I, Pony 9585-0050-00

1134-9013-01 Park 2002, Park 12 (ej HST), 9585-0057-00

Park Compact, Garden, Scoop

1134-9018-01 Garden 6, Garden 8 9585-0120-00

1134-9029-01 Park HST, Park Diesel, 9585-0055-00

Park Pro 16, 18, 20,

Park slagklippare

1134-9035-01 Park 10, 11, 12, Park Classic 9585-0078-00

1134-9036-01 Park 13HST, President HST, 9585-0083-00

Park Millenium

1134-9037-01 Park Pro 16, Park Pro 18 9585-0084-00

1134-9055-01 Villa I President HST, 9585-0089-00

Park President, Millenium

1134-9057-01 Park Senator 9585-0093-01

1134-9058-01 Park President, Park Power, 9585-0091-01

Park Comfort, Park Royal

Park Excellent, Park Farmer,

Park Compact HST, Park Jubilee,

Park Pro 4WD

1134-9064-01 Villa Royal, Villa President, 9585-0099-01

Villa Prestige, Villa Elegance,

Villa Excellence, Ready HST

1134-9065-01 Villa Master, Villa Senator 9585-0124-01

Villa Comfort, Ready

1134-9134-01 Primo 9585-0174-01



Motor - kraftuttag

Detaljnr. Passar till Innehåller



1134-9012-01 Park 2002, 10, 11, 12, 13, 16 9585-0056-00

Park Classic, Millenium,

Park Senator, Park President

Park Pro 16, Park Royal

1134-9014-01 Park 2002 Diesel, Villa sop 9585-0058-00

1134-9019-01 Park 2000 9585-0100-00

1134-9047-01 Park 18HST, Park Pro 18-20, 9585-0088-00

Park Pro Diesel

1134-9066-01 Villa 9585-0125-01

1134-9071-01 Park Senator, Park President, 9585-0129-01

Park Royal, Park Pro 16,

Park Comfort, Park Compact,

Park Excellent, Park Farmer,

Park Jubilee

1134-9078-01 Villa Master, Villa President, 9585-0138-01

Villa Comfort, Ready

1134-9079-01 Villa Master, Villa President, 9585-0139-01

Villa Comfort, Ready

1134-9089-01 Villa I Classic, Park 2000 9585-0141-01

1134-9097-01 Park Prestige 4WD, Pro 4WD 9585-0147-01

1134-9098-01 Park Prestige 4WD, Pro 4WD 9585-0148-01

Park Compact 4WD, Diesel

1134-9135-01 Primo 9585-0188-01



Kraftuttag - aggregat

Detaljnr. Passar till Innehåller



1134-9009-01 Villa I 85B 9585-0052-00

1134-9011-01 Park 100B 9585-0054-00

1134-9015-01 Park 100M 9585-0061-00

1134-9016-01 Park 110S, 122B 9585-0066-00

1134-9017-01 Garden 6, 8 9585-0119-00

1134-9020-01 Park 2000 9585-0103-00

1134-9031-01 Villa I 85M, 102M, uppt.sop 9585-0072-00

1134-9032-01 Garden 65S, Scoop 9585-0075-00

1134-9033-01 Garden 65B, Scoop 9585-0076-00

1134-9034-01 Park 107M HD (2WD) 9585-0073-00

1134-9041-01 Park sop (2WD) 9585-0067-00

1134-9042-01 Villa sop 9585-0068-00

1134-9043-01 Park upptagande sop (2WD) 9585-0070-00

1134-9044-01 Park snöslunga 9585-0079-00

1134-9045-01 Park 102M, 107M, 121M 9585-0081-00

1134-9048-01 Garden 72S, 72M 9585-0122-00

1134-9049-01 Pony 8, 10 9585-0109-00

1134-9056-01 Park slagklippare 9585-0123-00

Åkgräsklippare



21



Drivremmar



Kraftuttag - aggregat (forts.)

Detaljnr. Passar till Innehåller



1134-9067-01 Park 107M (2WD) 9585-0126-01

1134-9068-01 Villa II 107M, Villa 95C 9585-0127-01

1134-9069-01 Villa 92M, Ready 92M 9585-0128-01

1134-9075-01 Park 92M (2WD) 9585-0130-01

1134-9076-01 Villa 85M, Ready 85M 9585-0134-01

1134-9088-01 Park 125 Combi (2WD) 9585-0143-01

1134-9092-01 Park 107M (4WD) 9585-0150-01

1134-9100-01 d:o (Kevlar) 9585-0158-01

1134-9093-01 Park 107M HD, sop (4WD) 9585-0144-01

1134-9101-01 d:o (Kevlar) 9585-0155-01

1134-9094-01 Park 121M (4WD), Villa 105C 9585-0146-01

1134-9102-01 d:o (Kevlar) 9585-0157-01

1134-9095-01 Park 125 Combi (4WD), snösl. 9585-0145-01

1134-9103-01 d:o (Kevlar) 9585-0156-01

1134-9096-01 Park snöslunga, slagkl. (4WD) 9585-0149-01

1134-9104-01 Park 110 Combi (2WD) 9585-0152-01

1134-9105-01 Park 110 Combi (4WD) 9585-0153-01

1134-9108-01 d:o (Kevlar) 9585-0159-01

1134-9106-01 Park 92M (4WD), Villa 85C 9585-0154-01

1134-9109-01 d:o (Kevlar) 9585-0160-01

1134-9112-01 Park 95 Combi (4WD) 9585-0171-01

1134-9113-01 Park 105 Combi (4WD) 9585-0172-01

1134-9114-01 Park 95 Combi (2WD) 9585-0169-01

1134-9115-01 Park 105 Combi (2WD) 9585-0170-01

1134-9136-01 Primo 9585-0176-01



Klippaggregat

Detaljnr. Passar till Innehåller



1134-9004-01 Pony 6S, Pony 8S 9585-0101-00

1134-9005-01 Park 110S 9585-0106-00

1134-9006-01 Park 100B, 100M 9585-0108-00

1134-9007-01 Villa I 85B 9585-0118-00

1134-9030-01 Villa I 85M 9585-0071-00

1134-9034-01 Park 122B 9585-0073-00

1134-9041-01 Park 110 Combi Pro 9585-0067-00

1134-9087-01 Park 125 Combi Pro 9585-0142-01

1134-9133-01 Primo 9585-0173-01

9585-0085-00 Park 121M

9585-0087-00 Park 102M, Villa 102M

9585-0092-01 Park 107M

9585-0095-01 Villa II 92M, Ready 92M

9585-0096-01 Villa II 107M

9585-0107-00 Pony 8, 10

9585-0131-01 Park 92M

9585-0132-01 Park 107M, 107M HD

9585-0133-01 Villa II 107M

9585-0135-01 Villa II 85M, Ready 85M

9585-0161-01 Villa 85 Combi

9585-0162-01 Villa 95 Combi

9585-0163-01 Villa 105 Combi

9585-0164-01 Park 95 Combi

9585-0165-01 Park 105 Combi



Detaljnr. Passar till



35061406/0 Garden Compact

35061400/0 Garden Combi (motor-vxl.låda)

35061404/0 Garden Combi HST (motor-vxl.låda)

35061423/0 Garden Combi (aggregat)

35062000/1 Estate Basic, Tornado (motor-vxl.låda) -2007

35061980/0 Estate Tornado HST (motor-vxl.låda) -2007

35062012/0 Estate Basic, Tornado (motor-vxl.låda) 2008-,

Estate Collector, Senator 2007-

35062001/0 Estate Tornado HST (motor-vxl.låda) 2008-,

Estate President 2007-, Baron, Royal, Pro

35061503/0 Estate Basic, Tornado (aggregat)

35065701/0 Estate Collector, Senator, President (aggr.) 2007-

35065600/0 Estate Baron, Royal, Pro 20 (aggregat, kuggrem)

35065601/0 Estate Pro 25, Overland (aggregat, kuggrem)

35062811/0 Estate Baron, Royal, Pro 20, Overland (aggr.)

35062812/0 Estate Pro 25, Overland (aggregat)



Drivremmar för Garden och Estate

Detaljnr. Passar till



135061427/0 Garden Compact EV

119700062/0 Garden Compact EV

(variator)

135062013/0 Estate Tornado 2009-

(motor-vxl.låda)

135061504/0 Estate Tornado 2009-

(motor-aggregat)

135062002/1 Estate Pro 2WD 2009-

Overland 4WD 2009-

(motor-vxl.låda)

Åkgräsklippare



22



Startbatterier



3 1 2 7



6

5 4



Pos Detaljnr. Benämning Passar till Anm.



1 1134-6677-01 Batteri (16 Ah) Primo L = 180, B = 075, H = 165

2 1134-4804-01 Batteri (18 Ah) Park, Ready, Villa, L = 180, B = 075, H = 167

Garden, Estate

ej ill 82180050/0 Laddare d:o 600 mA, EU-kontakt

ej ill 82180052/0 Laddare d:o 600 mA, UK-kontakt

3 9400-0086-00 Batteri (18 Ah) Park, Villa, Garden L = 200, B = 088, H = 164

4 1134-2892-01 Batteri (24 Ah) Park, Tractor 12/39 4WS L = 180, B = 122, H = 175

5 1134-5751-01 Batteri (24 Ah) Park 4WD L = 194, B = 128, H = 155

6 1134-4940-02 Batteri (40 Ah) Park Pro Diesel L = 195, B = 125, H = 200

7 18120004/0 Batteri (7,2 Ah) Garden Compact E L = 150, B = 065, H = 095

ej ill 82180051/0 Laddare d:o 200 mA, EU-kontakt

ej ill 82180053/0 Laddare d:o 200 mA, UK-kontakt



Elsystem



Pos Detaljnr. Benämning Passar till Anm.



1 1134-1814-01 Tändningslås Park, Villa, Garden, Scoop ES Inkl. tändningsnyckel

2 1134-2848-01 Tändningsnyckel d:o Passar även Estate Säljs parvis

3 1134-3368-01 Tändningsnyckel d:o 1-styck

4 1134-2962-01 Solenoid

5 1134-4093-01 Tändningslås Park, Villa, Ready, Primo Utan tändningsnyckel

6 1134-4734-01 Tändningsnyckel d:o

7 9400-0282-01 Brytare Park, Villa

7 9400-0283-01 Brytare Park Pro 20, Pro Diesel

8 1134-3399-01 Brytare Park, Villa

9 1134-3399-02 Brytare Park, Villa, Ready, Garden

10 1134-2871-01 Relä Park 4 anslutningar

11 1134-2871-03 Relä Park, Villa, Primo 5 anslutningar



1

2 3

4

5

6

7

9 8 11 10



Åkgräsklippare



23



Övrigt (Åkgräsklippare)



Pos Detaljnr. Benämning Passar till Anm.



1 1134-7465-01 Snabbfästen Park med RAC-system Sats 2 st.

2 1134-6340-02 Fotstöd Park drivpedal

3 1811-9013-02 Brytbult Park snöslunga 2-steg Sats 2 st.

4 1139-1080-01 Tätningsring-hjulaxel K46, K574 Ø 19 mm

5 1139-1414-01 Bussning d:o K46, K574

6 1139-1044-01 Tätningsring-hjulaxel KTM10, K62 Ø 25,4 mm

7 1139-1415-01 Bussning d:o KTM10, K62

8 1319-1721-01 Slaga Park slagklippare 1-styck

8 1319-1772-01 Slaga Park slagklippare Sats 104 st.



Pos Detaljnr. Benämning Passar till Anm.



1 1134-4109-01 Oljefilter Park Pro 20, Pro Diesel

2 1134-5962-01 Oljefilter (metall) Park 4WD (2005-2006)

3 1134-5962-02 Oljefilter (papper) Park Pro 4WD (2007- )

4 1139-1186-01 Oljefilter Park Pro 20, Pro Diesel

5 1134-9024-01 Plastlager Park, Villa, Garden, Primo Sats 4 st.

6 1134-9026-01 Oljebronslager Park, Villa Sats 4 st.

7 1134-9028-01 Gummistropp Park, Villa Sats 3 st.

8 1134-4904-01 Huvlås Villa

9 1134-5532-01 Tanklock Park, Villa, Ready, Primo

10 1134-4064-01 Tanklock m.mätare Park

11 1134-3224-01 Bensinkran Park, Villa, Ready, Scoop, Garden

12 1134-3225-01 Gummibussning d:o



Övrigt (Åkgräsklippare)



1

2

3

7 6 5 4

8

1

3 2 4

6 5

7

8

10

11 12

9



Åkgräsklippare



24



Reglagewirar



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-0280-00 Växelwire Park 2000 (1974-84) 896



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-2031-02 Växelwire Park (1985-99) 160/134 1337



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-2766-01 Reglagewire Park 12HST, 16HST ( -1993) 160/134 1258

1134-2766-02 Reglagewire Park Pro 16, 18 (1994-99) 110/134 1229

1134-2766-03 Reglagewire Park 13HST, President (1994-99) 160/134 1304

1134-2766-04 Reglagewire Park Pro 16, 18, 20 (2000-05) 134/134 1310

1134-2766-05 Reglagewire Park President, Royal, Compact HST (2000- ) 160/134 1250

1134-2766-06 Reglagewire Park Senator (2000-03) 160/134 1420

1134-2766-07 Reglagewire Park Compact (2004- ) 258/134 1489

1134-2766-08 Reglagewire Park Pro 4WD (2005- ) 100/134 960



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-0226-00 Kopplingswire Park 2000 (1975-84) 1086 1350



A

B 32



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-2030-04 Kopplingswire Park (1985-99) 788 540

1134-2030-08 Kopplingswire Park 2002 Diesel (1986-88) 812 519

1134-2030-10 Bromswire Park HST (1989-93) 1136 955

1134-2030-11 Kopplingswire Park 13HST, President (1995-99) 808 540

Åkgräsklippare



25



Reglagewirar



A B

30

5



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-4058-01 Reglagewire Park Senator (2000-03), Park Compact (2004- ) 680 150



Alt 1 Alt 2

A B

30

7



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-3573-01 Kraftuttagswire Park (1985-99) 315 146

1134-3573-02 Bromswire Park (1989-99), President (1995-99) 884 179

1134-3573-03 Kraftuttagswire Park (2000- ) 804 126

1134-3573-04 Kraftuttagswire Villa II (2003-06) 427 123

1134-3573-05 Kraftuttagswire Park Compact (2004- ) 395 110

1134-3573-06 Kraftuttagswire Ready (2004- ), Villa (2007- ) 460 172



A B

30

7 5



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-6005-01 Reglagewire Park Compact 4WD (2006- ), Prestige (2006- ) 755 280



A B

30

7 7



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-5815-01 Reglagewire Park Pro (2005- ) 1100 255



A B

30

5

5



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-3584-01 Reglagewire Park 16HST, 18HST (1994-99) 800 200

1134-3584-02 Reglagewire Park Pro 16, 18, 20 (2000-05) 840 150

1134-3584-03 Reglagewire Park President, Comfort, Royal m.fl. (2000- ) 775 171

Åkgräsklippare



26



Reglagewirar



A B

30

4.3



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-3410-02 Bromswire Park (1994-99), Park Senator, Compact 878 170



A B

30

7



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-4006-01 Diffspärrwire Park Pro 16, 18, 20 (2000-05) 1130 135



A B

7



Detaljnr. Benämning Passar till A (mm) B (mm)



1134-6020-01 Bromswire Park Pro 4WD (2006- ) 670 268



Gas-, Chokereglage



1

2

3

4 L2

L1

L1



Pos Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1 1134-1975-01 Gasreglage Villa I ( -2003) 520

1 1134-1975-03 Gasreglage Park 2000, Park 2002 (1984-85) 1430

1 1134-1975-05 Gasreglage Garden 6 (1984-92) 376

1 1134-1975-09 Gasreglage Park 2002, 12 (1986-91) 1302

1 1134-1975-11 Gasreglage Park 10, 11, 12, 13 (1992-99) 1250

1 1134-1975-12 Gasreglage Park 16, 18 (1998-99) 1690

2 9403-0035-10 Knopp d:o Medföljer ej gasreglaget

3 1134-2872-01 Chokereglage Park (1990-99), Park (2005- ) 1768 42

3 1134-2872-02 Chokereglage Park Pro 16, 18, 20 (2000- ) 1405 55

3 1134-2872-03 Chokereglage Park Royal, Power m.fl. (2000- ) 1509 46

3 1134-2872-04 Chokereglage Villa Royal (2003-06) 952 46

3 1134-2872-05 Chokereglage Park Prestige, Power (2006- ) 1100 55

4 1134-4338-01 Knopp d:o Ingår i chokereglaget

Åkgräsklippare



27



Gaswirar



L2 L1



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-1597-09 Gaswire Scoop, Garden (1992-2003) 585 73

1134-1597-10 Gaswire 1430 62

1134-1597-11 Gaswire Villa II m. B&S-motor (2001-06) 568 64

1134-1597-12 Gaswire Villa II m. Honda-motor (2001-06) 1106 64

1134-1597-13 Gaswire Ready (2004- ), Villa 12 (2007- ) 680 64

1134-1597-14 Gaswire Primo (2008- ) 392 50



L2 L1



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-4197-01 Gaswire Park President, Comfort (2004- ) 925 62

1134-4197-02 Gaswire Park Compact (2004-06) 1300 62

1134-4197-03 Gaswire Villa (2007- ), Park Compact (2007- ) 1350 62

1134-4197-04 Gaswire Park Compact WM14 (2007) 1350 62

1134-4197-05 Gaswire Villa Silent (2009- ) 1400 62



L2 L1



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-4195-01 Gaswire Park Pro 16, 18, 20 (2000- ) 1413 60

1134-4195-02 Gaswire Park Royal m.fl. (2000- ) 1390 65

1134-4195-03 Gaswire Park Pro (2005- ) 1713 60

1134-4195-04 Gaswire Park Prestige, Power (2006- ) 1070 60



L2 L1 30 10



Detaljnr. Benämning Passar till L1 (mm) L2 (mm)



1134-4923-01 Gaswire Park Diesel (2002- ) 880 110

Åkgräsklippare



28



Motorer (GGP)



Detaljnr. Benämning Modell Anm.



118550407/0 Motor kpl SA 45 (140 cc)

118550157/1 Motor kpl RM 45 (150 cc)

118550370/0 Motor kpl SV 150-T (150 cc) För jordfräs

318550350/0 Motor kpl M 150 Ethanol (150 cc)

118550408/0 Motor kpl SA 55 (160 cc)

118550411/0 Motor kpl SA 55ES (160 cc) Med elstart

118550409/0 Motor kpl SA 55-T (160 cc) För jordfräs

118550410/0 Motor kpl SA 55 (160 cc) För Silent

118550318/0 Motor kpl SA 65 (196 cc)

118550431/0 Motor kpl SA 65ES (196 cc) Med elstart

118550439/0 Motor kpl WM 12,5 (414 cc)

118550451/0 Motor kpl WM 14 (432 cc)

1111-9159-01 Servicesats För GGP-motor 150 cc (V35, SV40) Olja, tändstift, luftfilter

1111-9172-01 Servicesats För GGP-motor 140/160 cc Olja, tändstift, luftfilter



Filter (GGP-motorer)



1

2

8

5 4

3 6

7



Pos Detaljnr. Benämning Passar till Innehåller



1 1111-9152-01 Luftfilter V 35, SV 40, RV 45, RM 45 18550011/0

2 1111-9169-01 Luftfilter RM 45 (2007- ) 18550147/0

3 1111-9170-01 Luftfilter OM 65, RM 65 (2007- ) 18550187/0

4 118550257/0 Luftfilter OM 55, RM 55, SA 55, SA 65

5 118550321/0 Luftfilter WM 12,5

6 118550199/0 Luftfilter WM 13,5, WM 14,5

7 118550452/0 Luftfilter SA 45 (140 cc)

8 118550354/1 Bränslefilter

Övrigt



29



Tändstift (Champion)



Pos Detaljnr. Benämning Passar till Anm.



1 1812-9028-01 Friktionshjul 522 - 825 (1983-93), samtliga (1994- )

2 1812-9003-01 Friktionshjul 828 - 1232 (1983-93)

3 1812-9005-01 Brytbult bl. a. Snow Storm, Snow Blizzard Sats 2 st.

Snow Hurricane, Snow Track, 866,

1174HST, Snow Spark, Flake, Power

4 1812-9006-01 Brytbult bl. a. 1384 Sats 2 st.

5 1811-9011-01 Brytbult Snow Fall (2004-2005) Sats 2 st.

6 1811-9012-01 Brytbult Snow Rise (2006- ) Sats 2 st.

7 1812-9029-01 Brytbult 966D, 1171HST, 1381HST (2006- ) Sats 2 st.



Friktionshjul - Brytbultar (Snöslungor)



2 1

4 3 6 5 7



Detaljnr. Beteckning Passar till



9400-0225-00 J19LM De flesta motorgräsklippare,

GGP-motor V35, SV40, RM45

1111-9028-02 J19LM D:o i STIGA-förpackning

3210060 RJ19LM D:o radioavstört

9400-0289-01 RN9YC Honda GCV135, GCV160,

GGP-motor OM60, RV65, RM65

1111-9154-01 RN9YC D:o i STIGA-förpackning

9400-0303-01 RN11YC4 Honda GCV520, GCV530

9400-0244-00 RC12YC Park 16/18HST, Park Pro 16,

18, 20, Royal (B&S), Multiclip

Pro 51S, GGP WM, GGP OM55

9400-0258-00 CJ7Y Kedjesåg 955, SP340, 370, 410,

460, 510, Röjare ST210, SB22,

SB28, SB30, SB40, SB52

9400-0278-00 CJ8Y Jordfräs JB20, JB25

Snöslunga 321, 521, Snow Star,

Snow Max

9400-0259-00 DJ6J -

9400-0260-00 DJ7J -

9400-0226-00 DJ7Y Trimmer 6000, 7000, 8000

9400-0261-00 DJ8J Kedjesåg 930, 935, 940,

Trimmer ST270, ST280,

Trimmer ST311, SD31,

Röjare Pro 41, 47,

SD2500, 3100, 4100

23051000/0 RZ7C Trimmer/röjare 27-29-32-35

Kedjesåg SP 350-352-400

1111-9029-01 Tändstiftsnyckel 19/21 mm

1111-9029-02 Tändstiftsnyckel 5/8” (16 mm)/21 mm

Övrigt



30



Drivremmar (Snöslungor)



Framdrivning

Detaljnr. Passar till



1812-9008-01 825 (1983-93)

1812-9009-01 521 (1983-87),

523 (1988-94)

1812-9010-01 725T, 825T (1986-93)

1812-9015-01 828 (1988-93),

1132 (1983-87),

1232 (1988-93)

1812-9016-01 522 (1995-96),

524 (1994-99),

725 (1996),

Snow Master, Snow Buster, Snow King,

Snow Storm, Snow Blizzard, Snow Spark,

Snow Hurricane, Snow Track, Snow Unltd,

Snow Flake, Snow Power, Snow Super,

827 (1994-96),

827T (1994-95),

928 (1997, 2000-02), 928T (2000-02),

1030 (1994-96), 866 (2004- ),

1130 (1997), 1384 (2002- ),

966D, 1174 Track, 1384D

1812-9024-01 928e, 928eT (1998-99),

1130e (1998), 1330e (1999),

1333 (2000-01)

1812-9027-01 1174HST (2002- )



Snöskruv

Detaljnr. Passar till



1812-9007-01 322 (1983-93)

1812-9011-01 521 (1983-84),

825 (1983-84)

1812-9012-01 521 (1985-87),

523 (1988-93),

524 (1994),

725T (1988-93),

827T (1994)

1812-9013-01 825 (1985-93),

825T (1986-93)

1812-9014-01 828 (1983-93),

1132 (1983-87),

1232 (1989-93)

1812-9017-01 827 (1994)

1812-9018-01 1030 (1994-96),

1130 (1997), 928T (2000)

1812-9019-01 522 (1995-96),

524 (1997-99),

Snow Master (2000)

1812-9020-01 827 (1995-96),

Snow Buster, Snow King, Snow Spark,

Snow Storm, Snow Blizzard, Snow Unltd,

Snow Hurricane, Snow Track,

Snow Flake, Snow Power, Snow Super,

928 (1997, 2000-02), 866 (2004- ),

1174HST (2002- ), 1384 (2002- ),

966D, 1174 Track, 1384D

1812-9021-01 725 (1996),

827T (1995)

1812-9022-01 928eT (1998-99)

1812-9023-01 928e (1998-99),

1130e (1998), 1330e (1999),

1333 (2000-01)

1812-9025-01 320 (1997), 321 (1998), 521 (1999),

Snow Star (1999- ), Snow Max (2000- )

1812-9026-01 Snow Master (2001-2003)



Detaljnr. Passar till



1811-2135-01 Snow Electr. (2004-2005)

1811-2307-01 Snow Electr. 1300 (2006- )

1811-2356-01 Snow Electr. 2000 (2007- )

1812-1878-01 Snow Breeze (2004-2006),

Snow Frost (2007- )

1812-2012-01 Snow Rex (2005- )

1811-2409-01 Snow Rise (2006- ), Snow

Cube (2007- ) snöskruv

1811-2543-01 Snow Crystal (2007- )

snöskruv

1811-2410-01 Snow Rise (2006- ), Snow

Cube, Crystal (2007- )

framdrivning

1811-2090-01 Snow Fall (2004-2005)

framdrivning

1811-2091-01 Snow Fall (2004-2005)

snöskruv

1812-2220-01 966D (2006- ) drivning

1812-2219-01 1171 HST, 1381 HST

(2006- ) drivning

1812-2232-01 966D, 1171 HST, 1381

HST (2006- ) snöskruv

Anm. Dessa kilremmar levereras utan hylsa.

Övrigt



31



Motorsågskedjor - Filar



Detaljnr. Längd Delning Bredd Typ Passar till



1519-9001-38 38E 3/8” 0.050” (1.3 mm) 91VG

1519-9001-39 39E 3/8” 0.050” (1.3 mm) 91VG

4113709 40E 3/8” 0.050” (1.3 mm) 91VG SPR 270

1519-9001-44 44E 3/8” 0.050” (1.3 mm) 91VG SPR 350

1519-9001-45 45E 3/8” 0.050” (1.3 mm) 91VG

1519-9001-46 46E 3/8” 0.050” (1.3 mm) 91VG

1519-9001-49 49E 3/8” 0.050” (1.3 mm) 91VG SP 355 (14” svärd), SE 180

1519-9001-50 50E 3/8” 0.050” (1.3 mm) 91VG SE 1.6, SE 180, SE 190, SP 340,

SE 182, SE 192, SE 202

1519-9001-52 52E 3/8” 0.050” (1.3 mm) 91VG SP 352, 1600 (14” svärd)

1519-9001-54 54E 3/8” 0.050” (1.3 mm) 91VG SP 355 (16” svärd)

1519-9001-55 55E 3/8” 0.050” (1.3 mm) 91VG

1519-9001-56 56E 3/8” 0.050” (1.3 mm) 91VG SE 1.8, SE 200Q, SE 202,

SP 352, 1600 (16” svärd)

1519-9001-57 57E 3/8” 0.050” (1.3 mm) 91VG SP 338, Pro 1800

1519-9001-60 60E 3/8” 0.050” (1.3 mm) 91VG

1519-9002-56 56E 0.325” 0.050” (1.3 mm) 95VP SP 370, SP 410, SP 440, SP 480

1519-9002-64 64E 0.325” 0.050” (1.3 mm) 95VP SP 410

1519-9002-66 66E 0.325” 0.050” (1.3 mm) 95VP SP 420, SP 440, SP 480, SP 462

1519-9002-72 72E 0.325” 0.050” (1.3 mm) 95VP SP 480, SP 482

1519-9003-56 56E 0.325” 0.058” (1.5 mm) 21BP SP 460, SP 462, SP 510, SP 522,

SP 480, SP 482

1519-9003-61 61E 0.325” 0.058” (1.5 mm) 21BP

1519-9003-64 64E 0.325” 0.058” (1.5 mm) 21BP

1519-9003-66 66E 0.325” 0.058” (1.5 mm) 21BP SP 460, SP 510, SP 522

1519-9003-72 72E 0.325” 0.058” (1.5 mm) 21BP SP 510, SP 522

4113723 78E 0.325” 0.058” (1.5 mm) 21BP

1519-9004-56 56E 3/8” 0.058” (1.5 mm) 73LP

1519-9004-60 60E 3/8” 0.058” (1.5 mm) 73LP

1519-9004-64 64E 3/8” 0.058” (1.5 mm) 73LP

1519-9004-68 68E 3/8” 0.058” (1.5 mm) 73LP

1519-9004-72 72E 3/8” 0.058” (1.5 mm) 73LP

4113742 66E 3/8” 0.058” (1.5 mm) 73DP SP 680

4113740 68E 3/8” 0.058” (1.5 mm) 73DP

4113741 72E 3/8” 0.058” (1.5 mm) 73DP SP 680

4113760 60E 1/4” 0.050” (1.3 mm) 25AP SPR 270C



FILAR - FILMALLAR - FILHANDTAG



1519-0012-01 Fil (3-pack) 5/32” (Ø 4.0 mm), 3/8” mini

1519-0013-01 Fil (3-pack) 3/16” (Ø 4.8 mm), 0.325”

1519-0014-01 Fil (3-pack) 13/64” (Ø 5.2 mm), 3/8”

1519-0015-01 Filmall m. fil 5/32” (Ø 4.0 mm)

1519-0016-01 Filmall m. fil 3/16” (Ø 4.8 mm)

1519-0017-01 Filmall m. fil 7/32” (Ø 5.5 mm)

1519-0018-01 Filhandtag

Övrigt



32



Skyddskläder



Detaljnr. Benämning Storlek



1599-1922-11 Skogsjacka S

1599-1922-21 Skogsjacka M

1599-1922-31 Skogsjacka L

1599-1922-41 Skogsjacka XL

1599-1922-51 Skogsjacka XXL



Detaljnr. Benämning Storlek



1599-1920-11 Säkerhetsbyxor 46

1599-1920-21 Säkerhetsbyxor 48

1599-1920-31 Säkerhetsbyxor 50

1599-1920-41 Säkerhetsbyxor 52

1599-1920-51 Säkerhetsbyxor 54

1599-1920-61 Säkerhetsbyxor 56

1599-1920-71 Säkerhetsbyxor 58

Byxor vadderade med 9 lager med kevlar-fiber. Skyddsinlägg design

A, klass1, 20 m/s. Byxorna tillverkade av en blandning av polyester

och bomull. Godkända enligt EN 381-5.



Detaljnr. Benämning Storlek



1599-1925-11 Hängselbyxor 46

1599-1925-21 Hängselbyxor 48

1599-1925-31 Hängselbyxor 50

1599-1925-41 Hängselbyxor 52

1599-1925-51 Hängselbyxor 54

1599-1925-61 Hängselbyxor 56

1599-1925-71 Hängselbyxor 58

Byxor vadderade med 9 lager med kevlar-fiber. Skyddsinlägg design

A, klass1, 20 m/s. Byxorna tillverkade av en blandning av polyester

och bomull. Godkända enligt EN 381-5.

Övrigt



33



Skyddskläder



Detaljnr. Benämning Storlek



1599-1923-91 Stövlar 39

1599-1923-01 Stövlar 40

1599-1923-11 Stövlar 41

1599-1923-21 Stövlar 42

1599-1923-31 Stövlar 43

1599-1923-41 Stövlar 44

1599-1923-51 Stövlar 45

1599-1923-61 Stövlar 46

1599-1923-71 Stövlar 47

1599-1923-81 Stövlar 48

Stövlar med skyddsinlägg på ovansidan och stålhätta.



Detaljnr. Benämning Anm.



1599-1912-11 Hjälmpaket En storlek

Vikt 650 gram.



Detaljnr. Benämning



1599-1918-21 Hörselskydd/radio

1599-1918-31 Hörselskydd/radio + telefon

Hörselskydden godkända enligt EN 352-1.



Detaljnr. Benämning Storlek



1599-1911-32 Säkerhetspaket L

1599-1911-42 Säkerhetspaket XL

1599-1911-52 Säkerhetspaket XXL

Paket med skyddsbyxor, handskar, hjälm med visir och hörselskydd.

Hängselbyxa i en blandning av bomull och polyester. Skyddsinlägg

med 9 lager, design A, klass 1 (20 m/s). Godkända enligt EN 381-5.

Övrigt



34



Skärhuvuden - Trådspolar



3 4 2 1

5

7 6

8

9



Pos Detaljnr. Benämning Passar till



1 1911-9027-01 Trådspole ST 350/350J

2 1911-9021-01 Trådspole ST 500

3 1911-9025-01 Skärhuvud ST 1200 (2002- )

4 1911-9024-01 Trådspole d:o ST 1200

5 6985095 Skärhuvud ST 750, ST 900J

6 6985096 Skärhuvud ESB 1000J

7 6980120 Skärhuvud ST 210

8 6980300 Skärhuvud SB 22

9 383820503/0 Skärhuvud ST 27J (2008- )

9 383820504/0 Skärhuvud SB 27J, SB 27JD (2008- ),

SB 32, SB 32D (2008- )



Skärhuvuden



Pos Detaljnr. Benämning Passar till Anm.



1 4353240/1 Skärhuvud SB 28, SB 30, SB 43P, SB 52 Pro M8-tapp, vä-gänga

SB 29, SB 35, SB 435H, BJ 335

1 23155000/0 Skärhuvud SB 27J, SB 29J, SB 425, SB 426 M10-hål, vä-gänga

SB 425H/HD, BJ 325/325D

2 23155002/1 Skärhuvud ST 1100 M8-tapp, vä-gänga

2 23155001/1 Skärhuvud ST 290, ST 291, ST 425J/HJ M10-hål, hö-gänga

ST 29S

3 4353000 Skärhuvud SB 35S/DS, SB 43S/DS/FS, M8-tapp, vä-gänga

SB 44P, SB 51S/DS/FS

4 6981223 Skärhuvud SB 25J, SB 25D

4 6981308 Skärhuvud ST 225J



1

3 2

4



Övrigt



35



Skärtråd



Pos Detaljnr. Benämning Innehåller Diam. (mm)



1 1911-9022-01 Skärtråd 15 m 1.0

1911-9017-01 Skärtråd 15 m 1.4

1911-9006-08 Skärtråd 15 m 1.6

1911-9007-08 Skärtråd 15 m 2.0

1911-9008-08 Skärtråd 15 m 2.4

1911-9010-07 Skärtråd 10 m 3.0

2 1911-9017-02 Skärtråd 100 m 1.4

1911-9006-04 Skärtråd 200 m 1.6

1911-9007-04 Skärtråd 130 m 2.0

1911-9008-04 Skärtråd 90 m 2.4

1911-9010-04 Skärtråd 55 m 3.0



Övrigt (Trimmer, röjare)



1

2

1 2

3

4



Pos Detaljnr. Benämning Passar till Anm.



1 4253420 Bärrem

2 4253460 Bärrem m. höftskydd

3 4253440 Sele

4 123046000/0 Sele

5 123155005/0 Röjklinga (3T) SB 27J, SB 27JD Ø = 225 mm, hål = 25,4 mm

6 123155006/0 Röjklinga (4T) SB 32, SB 32D Ø = 230 mm, hål = 25,4 mm

7 4611880 Röjklinga (4T) SB 29/35/43/51/425/435 Ø = 255 mm, hål = 25,4 mm

8 6031172 Röjklinga (3T) SB 29/35/425 Ø = 255 mm, hål = 25,4 mm

9 6031185 Sågklinga (24T) SB 43/44/51 Ø = 255 mm, hål = 25,4 mm

10 23049000/0 Justermejsel Inställning av förgasare D-formad hylsa



5

6

7

8

9

10



Övrigt



36



Olja - Färg



6 3 2 4 1



Pos Detaljnr. Benämning Typ Anm.



1 1111-9140-01 Motorolja Mineral SAE 30 12 x 0.6 lit.

- 1111-9171-01 Motorolja Delsyntet SAE 10W-30 12 x 0.6 lit.

- 1111-9151-01 Ställ med motorolja Mineral SAE 30 189 x 0.6 lit.

2 1111-9141-01 Motorolja Mineral SAE 30 9 x 1.4 lit.

- 1111-9144-01 Motorolja Syntet SAE 5W-30 9 x 1.4 lit.

- 1111-9146-01 Motorolja Delsyntet SAE 10W-30 9 x 1.4 lit.

3 1111-9147-01 Motorolja Mineral SAE 20W-50 3 x 4.0 lit.

- 1111-9145-01 Transmissionsolja Syntet SAE 5W-50 3 x 4.0 lit.

4 1111-9149-01 Sågkedjeolja Mineral 9 x 1.4 lit.

- 1111-9150-01 Sågkedjeolja Mineral 3 x 4.0 lit.

5 1111-9160-01 2-taktsolja Delsyntet 25 x 0.1 lit.

- 1111-9148-01 2-taktsolja Delsyntet 12 x 0.6 lit.

6 9498-0311-01 Färg STIGA-gul 0.25 lit.

6 9498-0311-02 Färg STIGA-grå 0.25 lit.



Pos Detaljnr. Benämning Anm.



1 1134-3898-01 Oljepump Ingår i 1134-4452-01

2 1134-4452-01 Oljebytarsats

3 1111-9118-01 Oljepluggsnyckel 3/8”

4 9500-9934-01 Bensindunk-plast Rymd: 5 lit.

5 1111-9162-01 Etanol E85 5 lit. Innehåller etanoladditiv som motverkar oxid.

6 131240011/0 Etanoltillsats MTR-LIFE, 10 x 4 cc



1

2 3

4

5

6



Oljebyte - Bränsle



5



Uppgifter, avseende egenskaper och tekniska specifikationer, som lämnas i denna broschyr, kan ändras fortlöpande.

Anm. Information som ges under “Passar till” är på grund av utrymmesskäl begränsad. För utförligare information, se CyberCat.


1

Reservdelar & Tillbehör

2012

2 3

Pos

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Passar till

Innehåller

Innehåller

Innehåller

1

2

3

4

5

1

2

3

4

5

6

7

8

9

Anm. Detaljnr. 1111-9184-01 har två extra hål (Ø 6,5 mm) för montering av fläkt. Anm. Detaljnr. 1111-9187-01 har två extra hål (Ø 6,5 mm) för montering av fläkt.

1

1

2

3

3

4

5

6

7

8

9

10

1111-9046-01

1111-9048-01

1111-9050-01

1111-9021-01

1111-9049-01

1111-9121-01

1111-9143-01

1111-9142-01

1111-9115-01

1111-9084-01

1111-9158-01

1111-9157-01

1111-9156-01

1111-9082-01

1111-9109-01

1111-9076-01

1111-9184-01

1111-9155-01

1111-9075-01

1111-9078-01

1111-9079-01

1111-9077-01

1

2

2

3

4

5

6

7

1111-9193-01

1111-9194-01

1111-9091-01

1111-9122-01

1111-9187-01

1111-9090-01

1111-9116-01

1111-9117-01

1111-9089-01

181004142/0

181004458/0

181004455/0

Knivsats

Knivsats

Knivsats

Knivsats

Knivsats

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

81004346/3

81004365/3

81004341/3

81004122/0

81004119/0

81004145/0

81004117/1

81004115/1

81004127/0

Kniv (tapphål 11 mm)

Kniv (tapphål 8 mm)

Kniv

Kniv

Kniv

Kniv

Kniv

Knivbalk

Kniv (winged)

Kniv (winged)

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv (winged)

81004138/0

1111-2442-02

181004148/0

81004146/0

1111-2442-01

1111-3099-01

1111-3010-01

1111-1603-01

81004397/0

81004398/0

81004144/0

81004381/1

81004394/0

81004143/0

81004121/0

81004120/0

81004131/0

-

-

-

Turbo 35 el, Silent 35 el

Turbo 42, Turbo 460, Collector 46, Silent 42 el

Turbo 510-530

Dino, Tornado

Multiclip, Pro 48

Razer, 46S, 46PD, Turbo 47, Collector 46 Roller, Razer 48S, Multimower 48, Collector 48,

Turbo 48 S BW Plus (2010-), Turbo 48 Plus (2011-), Combi 48 (2011-) ,Combi 48S/48B/48SB

Collector 44/46/46EL/46S/46B/46SB, Combi 46

Collector 43

Euro 40, Collector 40

Silent 41 el (plastic-chassis), Ladybird 42 el

Turbo 41 el

Turbo 39 el, Collector 39 el

Turbo 35 el, Collector 35 el

Euro 33 el, Silent 33 el, Ladybird 33 el

Multiclip 51S/53S-Pro 51S

Multiclip 51S-Pro 51S

Multiclip 50S Silent

Multiclip 50/50 El Svan/50S/50 Plus/ Pro 50, 50 Rental/50S Rental/Pro 50 Svan (2009-)/

Pro 50 4S (2011-) , Multiclip 50 B/50SB ,Multiclip Rental 50 B/50SB/50SEB,

Multiclip Pro 50 S Svan/Plus 50 S/Euro 50 B/Euro 50 H

Multiclip 48-Pro 48

Multiclip 46

Multiclip 46 el

Multiclip 46

Combi 48S, Turbo 48 S

Collector 53S BW, Turbo 53S BW, S Inox , Combi 53 S/53SB

Turbo 55, Collector 55

Collector 53/53SB, Combi 53/53S/53 SQ BW/53 SEQ BW (2010-) / 53SQB, Turbo 53S

BW Plus B/H (2009-),Turbo 53 S BW Plus B/53 S H, Turbo Power 53 SB/53SH

Turbo 53S Silent

Turbo 48/50, Collector 48/50

Combi 45, Collector 45/46, Silent 45, Turbo 45, Euro 45, Collector 45

Silent 45 el, Ladybird 45

Turbo 43/45

Turbo 39 EL - Collector 39 EL

Combi 48 SQ BW / 48 SQ B - Turbo 48 SB/48SH

Turbo Excel 55 S H

1 2

4

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8 9 10

5

3

1

2

3 4 5 6 7

8 9

Gräsklippare

Gräsklippare

Knivspetsar Knivar

Knivar (Multiclip) Knivar

4 5

Pos

Pos

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Innehåller

Anm.

1

2

3

4

5

6

7

1111-9128-01

1111-9130-01

1111-9129-01

1111-9166-01

1111-9132-01

1111-9131-01

1111-9133-01

1111-9094-01

1111-9027-01

1111-9027-02

1111-9502-01

1111-9024-01

1

2

3

4

5

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

1111-2598-02

81004134/0

81004135/0

81004132/0

81004139/0

81004137/0

81004130/0

Kniv

Kniv

Kniv

Kniv

Knivtallrik

1111-2598-01

1111-1427-01

1111-0108-00

81004124/1

-

Tornado Pro 51 S

Turbo Pro 55S/Pro 55 4S /55S Rental, Turbo 55 S Rental B

Turbo Pro 48S/50S/50S Rental , Turbo 50 S Rental B / 50 S Rental H

Turbo 45 S

Multiclip 51S/53S/53S Rental /Pro 51S/Pro 53S Svan (2009-)/Pro 53 4S Svan (2011-),

Multiclip Rental 53 S B

Multiclip 48-Pro 48

Multiclip Pro 46

Tornado

Rotorklippare 20”

Rotorklippare 19”

Dino , Dino 47/47B

Tornado

1

1 2

3 4

2

3 4

5

6 7

Pos

Pos

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Anm.

Anm.

1

1

2

3

4

5

6

7

1

2

2

3

3

4

5

6

7

7

1111-9070-01

1111-9181-01

1111-9067-01

1111-9119-01

1111-9054-01

1111-9066-01

111-9023-01

1111-9023-02

1111-9074-01

1111-9120-01

1111-9180-01

1111-9168-01

1111-9179-01

1134-9159-01

1111-9165-01

22465622/0

22465602/0

22465603/0

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Knivfäste

Knivfäste

Knivfäste

Knivfäste

Knivfäste

Knivfäste

22465618/0

122465630/0

22465620/0

22465623/0

1111-1765-01

22465617/0

1111-0107-00

1111-0014-00

Knivfäste

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Knivfäste (Ø 20)

Knivfäste

Knivfäste

Knivfäste/fläkt

Knivfäste/fläkt

81003381/0

122465607/3

122465608/1

22463012/2

122463020/1

25463200/0

22463186/2

Turbo 43/45-48/50-55; Multiclip Pro 48

Turbo 55S Honda (2008-)

Multiclip 46S-Pro 46, Tornado 51S, Multiclip 51S-Pro 51S

Multiclip 51S/53S-Pro 51S (-2009)

Collector, Multiclip

Multiclip 46, Dino, Dino 47/47B

Popular, Dino, Collector

Dino, Tornado, Multiclip 48

Turbo 45, Collector 45, Euro 45, Combi 45

Collector 46S/46SB/53S/53SB, Razer, 46S, 46PD, Razer 48S, Multiclip 50S/50SB/50S

B/50S Plus/Euro, Turbo 47S/48 S BW Plus B /53S/53 S BW Plus B/48SB/, Combi

48S/48SB/48 SQB/SQ BW/53 SQ-SEQ BW/53S/53 SQ BW/53SB/53 SQB, Turbo Excel

50S/50SE B/ 55S B (2010-)/Excel 50SB/ Power 50 S-B/Power 53 S B,Excel 50SB/Excel

50 S4Q INOX B

Turbo 48/53 S BW Plus Honda (2010-) , Turbo 48 S H/53SH/Power 53SH

Multiclip 50 (2009-)/50 Plus/Euro, Turbo 47/48 Plus B (2011-), Collector 46/46B/53,

Combi 48 (2010-) , Combi 48 B , Multiclip 50 B/Euro 50 B

Multiclip 50 Honda (2008-) , Multiclip Euro 50 H , Turbo 48 Plus Honda (2011-)

SC 9214/84/92H, SD 9812/9814 H/10816, ST 10216 H, Garden Combi, Estate,Estate

Master/Master HST/Senator/SENATOR HST Special/Senator HST,Estate Tornado/

Tornado HST/Grand Tornado/Grand Tornado H HST/Grand Tornado HST,Estate

Royal/Royal special/Royal H/Grand Royal ,Estate Senator H HST,Overland,Grand

Overland 4WD,Grand Overland PRO 4WD E Grand Overland åkgräsklippare

Multiclip 50 EL/50 el Svan (2010-), Collector 46-48 el, Combi 48 el (2011-), Combi 48 E/48ES

Multiclip 46 el

Collector 35/39 el, Turbo 39/41 el

Silent 33/41 el, Ladybird 33/41 el

1

5

2

6

3

7

4

Friktionsknivar Knivfästen

Knivar - Knivtallrikar (Rotor, Sidoutkast)

Knivfästen

Gräsklippare

Gräsklippare

1

4 5

2

6

3

7

Anm. Ø 22,2 resp. Ø 25 anger diametern (i mm) på hålet för motoraxeln.

5

6 7

Pos

Pos

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Innehåller

Innehåller

1

1

2

2

3

3

4

4

5

6

1

1

2

3

4

5

6

7

8

8

8

8

122465636/0

122465637/0

1111-9163-01

122465612/1

1111-9126-01

122465632/0

1111-9127-01

122465631/0

22672110/1

22672111/0

1111-9182-01

1111-9183-01

1111-9192-01

1111-9186-01

1111-9185-01

122465641/0

122465643/0

25041

1111-9188-01

1111-9189-01

1111-9190-01

1111-9191-01

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Friktionsbricka

Friktionsbricka

Knivfäste (Ø 22,2)

Knivfäste (Ø 25)

Kniv

Kniv

Kniv

Knivfäste

Knivfäste

Fläkt

Kniv

Kniv

Kniv

Kniv

22465611/0

22465621/0

22465619/0

122465638/0

122465639/0

81004366/2

181004368/0

181004149/0

181004450/0

181004451/0

181004453/0

181004454/0

Turbo 55 AVS

Turbo 55 AVS/Pro 55 4S (2011-)

Multiclip 50 Rental, Pro (2006-), Multiclip 50S Silent (2008-), Multiclip 50 S Rental (2010-),

Multiclip 50 S/SE Rental B/Special B (2011-) , Multiclip Rental 50 B/Rental 50 S B/Rental 50 SE B

Multiclip 50 Rental/Pro Honda (2008-)/Pro 50 Svan (2010-)/Pro 50 S Svan (2009-)/Pro

4S Inox Svan (2009)/ Pro 50 S4 INOX Svan

Multiclip Pro 46, Multiclip 48, Multiclip 51S/53S-Pro 51S/53 S Rental/Rental 53 S B, Tornado Pro 51S

Multiclip 53S Honda (2008-)/Pro 53 S/4S Svan (2010-)/Pro 53 S Svan/Pro 53 S4 Svan

Multiclip Pro 48, Turbo Pro 48S/50S-Pro 55S/50S Rental (2010-), 55S Rental (2011-),

Turbo 50 S Rental B/55 S RENTAL B

Turbo Pro 50S Honda (2008-) , Turbo 50 S Rental H

Ø= 60 mm

Ø= 55 mm

Turbo Excel 50 AVS (2009)

Turbo Excel 50 AVS (2009-)/50 S H AVS (2010-)/55 S H AVS (2010-)

Turbo Excel 50 (2009) , Turbo Power 50 S-B

Turbo Excel 50 AVS, Excel 50 BBC

Turbo HD 60 MB, 60 MHV

Turbo HD 60 MHV

Turbo HD 60 MB

Turbo HD 60 MB, 60 MHV

Turbo Excel 50 S B (2010-) - Turbo Excel 50 SE B (2010-), EXCEL 50 S B/50 S4Q INOX B

Turbo Excel 50 S H AVS (2010-)

Turbo Excel 55 S B (2010-)

Turbo Excel 55 S H AVS (2010-)

1

1

2 3 4

5

7

8

6

2

5

3

6

4

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Passar till

Passar till

Passar till

Passar till

Innehåller

1111-9051-01

1111-9052-01

1111-9053-01

1111-9056-01

1111-9057-01

1111-9058-01

1111-9059-01

1111-9060-01

1111-9061-01

1111-9062-01

1111-9063-01

1111-9064-01

1111-9065-01

1111-9104-01

1111-9113-01

1111-9114-01

1111-9123-01

1111-9124-01

1111-9125-01

1111-9164-01

1111-9167-01

1111-9202-01

1111-9203-01

1111-9198-01

1111-9199-01

1111-9200-01

1111-9201-01

1111-9197-01

135064391/0

135064392/0

1111-9195-01

1111-9196-01

135064195/0

135064196/0

135064385/0

1716-0221-01

1716-0015-01

1319-1918-01

1483-2137-01

1483-2113-01

1483-2114-01

1483-2034-01

1483-2036-01

1483-2035-01

1483-2141-01

1483-2149-01

1483-2263-01

1483-2264-01

1483-2350-01

1483-2352-01

118800001/0

8290-0065-01

8290-0066-06

8290-0087-01

8290-0087-02

1151-0128-01

1151-0128-05

35063173/0

1151-0128-07

9585-0074-00

9585-0080-00

1151-0128-09

1151-0128-10

35063175/0

1151-0128-12

1151-0128-13

9585-0049-00

9585-0086-00

1151-0128-15

1151-0128-16

35064000/0

35063800/0

35063902/0

1151-0128-17

35064010/0

35064383/0

35064373/0

35064378/0

35063750/0

35063900/0

35064100/0

35064150/0

135064384/0

14586

155007

Turbo 460S, Multiclip S

Turbo 510S, Multiclip Pro 511S

Turbo 43/45, Tornado

Turbo 420S-420 el

Turbo 530S

Collector 46S

Tornado 90S

Multiclip 46S

Turbo 48S/50S/Turbo 50S Rental, Collector 48S

Multiclip 46S

Tornado 51S-Pro 51S

Turbo 55S, Collector 55S

Turbo 48S (4-speed)

Multiclip Pro 51S

Multiclip 51S/53S-Pro 51S

Combi 45S, Collector 45S, Turbo 45S, Silent 45S el

Razer, 46S, 46PD, Turbo 47S/48SB/48SH, Collector 46S Roller, Razer

48S, Collector 43S/46S/48S, Combi 48S/48 SQ BW/48 SQ BW B,

Turbo 48 S BW Plus B/H,Combi 48 ES/48SB/48SQB

Collector 53S, Combi 53S/53 SQ BW/53 SEQ BW (2010-)/53SQ B, Turbo

53S/53S BW Plus (2010-)/53 S BW Plus B/53SH ; Multiclip 50S/50S Plus/50S

Rental/50S Special B/50S H/Pro 50 S Svan,Multiclip 50 S B/Rental 50 SE B

Multiclip 46S

Turbo 53S 4S, Multiclip 50 4S/Pro 50 4S Inox Svan/53 SB, Multiclip

53S/53S Rental/Pro 53 S Svan

Turbo 55S/55 S Rental B (2011-)/Pro 55 4S (2011-), Collector 55S,

Multiclip 53S 4S/Pro 53 4S Svan

Turbo 43S (4-speed)

Turbo 48S (4-speed)

Collector 46S/46SB

Club Garden 46S

Collector 53S/53 SB, Combi 53S

Turbo Excel 50/Power 50 SB

Turbo Excel 50 variospeed

Turbo Excel 50 S/SE/ S H AVS (2010-)/50 S B/50 SE B, EXCEL 50 S B

Turbo Excel 55 S/S H AVS (2010-)/55 S B

Turbo HD 60 MHV

Turbo HD 60 MB

Turbo Power 53 S B/Power 53 S H

Combi 53 S / 53SB

Excel 50 S4Q INOX B

VE 30, RE 30

VE 32

VB 40 (Kevlar)

Silex 360-G

Silex 500-G, 500R-G

Silex 500R-G

Silex 40-G, 40R-G

Silex 40R-G, 50R-B

Silex 50-G, 50-H, 50R-B

Silex 75R-B, 75R-H, 75R-HX

Silex 75-G, 75R-B, 75R-H, 75R-HX

Silex 82R-HX

Silex 82R-HX

Silex 87B petrol scythe

Silex 87B/95B/95H petrol scythe

95 B / 95 H

Remhållare

Etikettsats d:o (ark nr. 1-8)

Etikettsats d:o (ark nr. 9)

Etikettsats d:o (ark nr. 10-11)

Friktionsknivfästen

Drivremm ar för vertikalskärare/mossrivare

Drivremm ar för jordfräsar

Remhållare

Drivremm ar

Kniv - Knivfäste (Turbo Excel 50, Turbo HD 60, turbo excel 2010)

Gräsklippare

Gräsklippare

8 9

Detaljnr. Benämning Passar till Anm. (mm)

L1 ± 1 L2 ± 5

L ± 5

X ± 1,5

L3

Detaljnr. Benämning Passar till Anm. (mm)

81007080/0 Gaswire L1= 50 - L2= 1755

L3= 25

Dino 47/47B; Multiclip 53 S Rental B (2011-)/50/50 B/50 Plus/50S Plus/50S Rental/50SE

Rental B/50S Special B (2011-)

181005501/1

181005502/1

181005503/1

181005509/0

181005513/0

181005514/0

181005515/0

181005516/0

181005508/0

181005510/0

181005511/0

181005512/0

181005517/0

181005520/1

181005525/0

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

L= 1100 - X= 54

L= 1440 - X= 48

L= 1480 - X= 54

L= 1480 - X= 54

L= 1070 - X= 54

L= 1035 - X= 54

L= 1035 - X= 54

L= 1390 - X= 48

L= 1480 - X= 48

L= 1160 - X= 49

L= 1355 - X= 48

L= 1070 - X= 54

L= 1020 - X= 54

L= 1480 - X= 51

L= 1010 - X= 54

Combi 48 SQ BW/ Combi 53 SQ BW/53 SEQ BW / Turbo X3 50 S (2011-)

Combi 48 SQ BW B/48SQ B/53 SQ B - Combi 53 SQ BW B - Turbo 53 S BW Plus B - Turbo Excel 50 S

B/50 SE B (2011-), EXCEL 50 S B

Turbo X3 50 S H (2011-)

Turbo Excel 55 S B; Turbo X3 55 S B (2011-)

Turbo 53 S BW Plus H (2011-)/53 S H

Turbo 48 Plus H (2011-)

Turbo 48 S BW Plus H (2011-)/48 S H

Turbo 48 Plus B; Turbo 48 S BW Plus B (2011-)/ 48 S B

Collector 53 S B

TURBO EXCEL 55 S H

Combi 48 B/SB , Multiclip 50 B/SB , Multiclip Euro 50 B

Combi 53 S

Combi 48 S , Multiclip 50/50S , Multiclip Euro 50 H

EXCEL 50 S4Q INOX B , TURBO EXCEL 55 S B

Combi 53 S B

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Anm. (mm)

Anm. (mm)

181007126/0

81007130/0

181007145/0

81007128/0

Gaswire

Gaswire

Gaswire

Gaswire

L= 1040 - X= 37

L= 1010 - X= 37

L= 1380 - X= 60

L= 1270 - X= 60

Turbo 50 S Rental H (2011-)

Multiclip 50 S H (2011-)

Turbo Power 50 SB / 53SB

Turbo 50 S Rental B (2011), Turbo 55 S Rental B (2011)

L ± 5

L ± 5

X ± 1,5

X ± 5

Walk-behind mowers

Detaljnr. Benämning Passar till Anm. (mm)

81000692/0

81000730/0

181000769/1

181030065/0

181030061/0

181030066/0

181030053/0

181030073/0

181000733/0

181030074/0

181000618/0

181030056/0

181030057/0

181030077/0

181030087/0

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

Motorbromswirar

L1= 1050 - L2= 1277

L1= 930 - L2= 1157

L1= 970 - L2= 1206

L1= 1185 - L2= 1372

L1= 1050 - L2= 1282

L1= 1150 - L2= 1374

L1= 1150 - L2= 1313

L1= 1085 - L2= 1241

L1= 927 - L2= 1101

L1= 1125 - L2= 1311

L1= 1000 - L2= 1227

L1= 1082 - L2= 1275

L1= 1192 - L2= 1385

L1= 1040 - L2= 1233

L1= 1040 - L2= 1308

Turbo 50 S Rental B- Turbo 55 S Rental B (2011-)

Multiclip 53 S Rental B (2011-)

Multiclip Pro 50 Svan/Pro 50 S Svan/Pro 50 4S Inox Svan/Pro 53 S Svan/Pro 53 4S Svan

(2011-)

Turbo Excel 50 S B/50 SE B/55 S B; Turbo X3 50 S/X3 50 S H/X3 55 S B (2011-) , EXCEL

50 S B / 50 S4Q INOX B

Turbo 50 S Rental H; Turbo Pro 55 4S (2011-)

Turbo Excel 50 S H AVS/Excel 55 S H AVS/ Excel 55 S H BBC (2011-)

Combi 48 SQ BW/48 SQ B; Combi 53 SQ BW/53 SQ B; Combi 53 SEQ BW; Combi 48 SQ

BW B; Combi 53 SQ BW B (2011-) , Collector 46/46S/46B/46 SB

Turbo 48 Plus B/48 SB/48 SH/48 S BW Plus B/48 Plus H/48 S BW Plus H (2011-)

Multiclip 50 S H (2011-)

Turbo 53 S BW Plus B; Turbo 53 S BW Plus H (2011-)/53 SH

Multiclip 50 Rental B/50 S Rental B/50 SE Rental B/50 S Special B/50 Plus/50 S Plus/50 S Rental (2011-)

Combi 48 /48S/48B /48SB , Multiclip 50/50S/50B/50SB , Multiclip Euro 50 B/H

Collector 53 SB

Turbo Power 50SB/53SB/53SH

Combi 53 S(53SB)

L1

L2

reglagewirar

Gräsklippare

gaswire

gaswire

MOTORBRO MSWIRAR

10 11

L1

L2

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Anm. (mm)

Anm. (mm)

Anm. (mm)

81000697/0

81000734/1

381030082/0

381030083/0

Kopplingswire

Kopplingswire

Kopplingswire

Kopplingswire

L1= 1300 - L2= 245

L1= 1510 - L2= 1774

L1= 1240 - L2= 1412

L1= 1590 - L2= 1762

Turbo 50 S Rental B/55 S Rental B/50 S Rental H/ Pro 55 4S (2011-)

Multiclip 50 S; Multiclip 50 S B (2011-)

Collector 46S/46SB/53SB

Multiclip 50 S/50SB

Detaljnr. Benämning Passar till Anm. (mm)

381000745/1 Kopplingswire Multiclip 50 S Rental B/50 SE Rental B/50 S Special B/53 S Rental B/50 S H/Pro 50 S Svan/ L1= 1330 - L2= 1506

Pro 53 S Svan/ Pro 53 4S Svan/50 S Plus/50 S Rental (2011-)/Multiclip Pro 50 S4 INOX Svan

Detaljnr. Benämning Passar till Anm. (mm)

81000685/0 Motorbromswirar Dino 47 (2011-)/47B L1= 935 - L2= 1205

L1

L2

L1

L1

L1

L1

L1 L2

L2

L2

L2

L2

Detaljnr. Benämning Passar till Anm. (mm)

81000631/0

81000634/0

Motorbromswirar

Motorbromswirar

L1= 1022 - L2= 1215

L1= 1040 - L2= 1233

Multiclip 50 B/50 S B (2011-)

Multiclip 50; Multiclip 50 S (2011-)

L1

L2

Detaljnr. Benämning Ftis Anm. (mm)

381030067/0

381030068/0

381030051/0

381030075/0

381030078/1

Kopplingswire

Kopplingswire

Kopplingswire

Kopplingswire

Kopplingswire

L1= 1130 - L2= 1409

L1= 1100 - L2= 1414

L1= 1170 - L2= 1361

L1= 1137 - L2= 1409

L1= 1130 -L2= 1416

Turbo Excel 50 S B/Excel 50 SE B/Excel 55 S B; Turbo X3 50 S; Turbo X3 50 S H; Turbo

X3 55 S B (2011-) ,EXCEL 50 S B/50 S4Q INOX B/55 S H

Turbo Excel 50 S H AVS/Excel 55 S H AVS/Excel 55 S H BBC (2011-)

Combi 48 SQ BW/48 SQ BW B /48 S/48 S QB/48 SB/53 S/53 SQ B/53 SB/53 SQ BW/53

SEQ BW/ Combi 53 SQ BW B (2011-)

Turbo 48 S BW Plus B/48 S BW Plus H/48 SB/48 SH; Turbo 53 S BW Plus B/53 S BW Plus

H (2011-),Turbo 53 S H

Turbo Power 50SB/53SB/53SH

Detaljnr. Benämning Passar till Anm. (mm)

381030012/0 Kopplingswire Combi 48ES L1= 1115 - L2= 1379

Gräsklippare

MOTORBRO MSWIRAR KOPPLIN GSWIRE

KOPPLIN GSWIRE

12 13

Pos Detaljnr. Passar till

1

2

3

3

4

5

18120052/0

18120053/0

18204120/0

18204121/0

1111-9207-01

1111-9208-01

Combi 48SE/53 SE BW (2009-)/53 SEQ BW (2011-); Turbo 45 S Rental (2009-)/48 SE BW (2009-)/50SE/SE

Pro/50 Rental/Excel 50 SE/53 SE BW/55SE/55SE Rental/Pro 55; Multiclip 50SE/50SE Rental/Pro 50 Svan/53

SE/53SE Rental/Pro 53 Svan/53 Plus; Collector 53 SE BW (2008-)/SE 53 (2007-)

Collector 46S/53SE (2008-); Combi 46S/53S (2009-)

18120052/0; 18120053/0

18120052/0; 18120053/0

Stiga Servis Expert

Stiga Servis Expert

Pos

Pos

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Anm.

Anm.

1

2

2

Anm. Knivspetsarna monterade på undersidan av knivbalken.

1

2

3

4

5

1134-9002-01

1134-9038-01

1134-9039-01

1134-9052-01

1134-9053-01

9712-0831-02

9997-0816-16

1134-9054-01

Kniv

Kniv

Kniv

3-pack

2-pack

3-pack

Knivbalk

Knivspetsar

Låsmutter M8

Bult M8

Brytbultsats

3-pack (kort knivbalk)

Villa 102M, Park 100M, 102M

Villa 85M

Park 121M

Park 102M, Villa 102M

3 4

1

2

Ø 8,1 mm

5

1

1 2

3

4

2

Anm. 1134-9038-01 och 1134-9039-01 innehåller exakt samma kniv fast i olika antal.

Anm.

12V 4AH

12V 4,5AH

UK kontakt

1 pc

12 pc

5

startbatterier

Gräsklippare

Åkgräsklippare

Knivar 85M - 102M - 121M (-1997)

KnivAR 85M - 102M - 121M (1998 - 2002)

14 15

Pos

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Anm.

Anm.

Anm.

1

1

2

3

4

5

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

ej ill

1134-9080-01

1134-9081-01

1134-9082-01

9712-0831-02

9997-0816-16

1134-9054-01

1134-9073-01

1134-9072-01

1134-9077-01

1134-9074-02

1134-9074-01

9712-0813-02

1134-4479-01

1134-9054-01

1134-9063-01

1134-9063-02

9712-0831-02

1134-4479-01

1134-9054-01

1

2

3

4

5

1134-9120-01

1134-9121-01

1134-9122-01

1134-9123-01

1134-6312-01

1134-6311-01

1134-9054-01

1134-9123-02

Knivbalk

Knivbalk

Knivspetsar

Låsmutter M8

Bult M8

Brytbultsats

Knivbalk

Knivbalk

Knivbalk

Knivspetsar (ccw)

Knivspetsar (cw)

Låsmutter M8

Ansatsbult

Brytbultsats

2-pack (cw + cw)

2-pack (cw + cw)

2-pack (cw + ccw)

Knivspetsar (cw)

Knivspetsar (ccw)

Låsmutter M8

Ansatsbult

Brytbultsats

Knivbalk

Knivbalk

Knivbalk

Knivspetsar (cw)

Låsmutter 7/16” UNF

Bult 7/16” UNF

Brytbultsats

Knivspetsar (ccw)

2-pack (cw + cw)

2-pack (cw + cw)

2-pack (cw + ccw)

Ready 85M, Villa 85M

Park 121M

2-pack

3-pack

Ready 92M, Villa 92M, Park 92M

Villa 107M, Park 107M

Villa 107M, Park 107M

Ready 92M, Villa 92M, Park 92M

Villa 107M, Park 107M

Villa 107M, Park 107M

3 4 5

1

3 4 5

2

1

2

1

1

2

2

3

3

4

5

4

6

5

7

6

8

7

Ø 8,1 mm

Ø 8,1 mm

Ø 11,2 mm

Ø 11,2 mm

Åkgräsklippare

Åkgräsklippare

KnivAR 85M - 121M (2003 - 2007) Knivar 92M - 107M (2000 - 2006)

KnivAR 92M - 107M (2001) Knivar 92M - 107M (2000 - 2006)

Anm. cw = medurs rotation, ccw = moturs rotation

Anm. 1134-9080-01 och 1134-9081-01 innehåller exakt samma knivbalk fast i olika antal. Knivspetsarna monterade på översidan av knivbalken.

Anm. 1134-9073-01, 1134-9072-01 och 1134-9077-01har ersatts av knivbalkarna med grov 7/16” fästbult. 1134-9074-01 och 1134-9074-02 har ersatts av knivspetsarna med

grov 7/16” fästbult.

Anm.Knivbalkar och knivspetsar avsedda för grövre fingängad bult.

16 17

Pos

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Passar till

Anm.

Anm.

Anm.

Anm.

1

2

3

4

5

6

7

1

2

3

4

5

6

7

8

9

Anm. Knivarna 1134-9107-01 och 1134-9086-01har tre fastsättningshål. Knivarna 1134-9124-01 och 1134-9125-01 har ett centrumhål. Anm. Knivfäste kpl (pos 1) innehåller pos. 2 - 6.

1

2

2

3

4

5

6

7

8

9

1134-9116-01

1134-9117-01

1134-9118-01

1134-9119-01

1134-6312-01

1134-6311-01

1134-9054-01

1134-3935-01

1134-3743-01

1134-3222-02

1134-3222-01

1134-2061-01

1132-0913-01

1134-2547-01

1134-9001-01

1134-9003-01

1134-9107-01

1134-9124-01

1134-9086-01

1134-9125-01

1134-9158-01

1

2

3

4

5

12293201/0

1134-9000-01

1134-9061-01

9959-0830-16

9991-1024-19

1134-0323-01

9600-0150-01

1134-3744-01

9699-0109-02

1134-3544-01

Knivbalk

Knivbalk

Knivbalk

Knivspetsar

Låsmutter 7/16” UNF

Bult 7/16” UNF

Brytbultsats

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

Kniv

3-pack

3-pack

Kniv

Kniv

Kniv

Kniv

Kniv

Mutter för d:o

Knivfäste assy

Knivfäste assy

Knivbult

Knivbult

Kil

Kil

Knivfäste

Planbricka d:o

Fiberbricka

3-pack

3-pack

3-pack

3-pack

3-pack

3-pack

1-pack

L: 12 mm

L: 16 mm

Ready 85 Combi, Villa 85 Combi

Villa 95 Combi, Park 95 Combi

Park 105 Combi

2-pack

2-pack

2-pack

Garden Combi

Garden 72M Multiclip

Garden 72S Collector

Garden 65S, Scoop

Garden 65B, Scoop

Park 122B

Park 110S

Park 100B

Villa 85B

Park 110 Combi (2006)

Park 110 Combi (2007-)

Park 125 Combi (2004-2006)

Park 125 Combi (2007-)

Park 100 Combi 3 (2011-)

Park, Villa, Garden, Scoop

Park, Villa, Garden, Scoop

Garden 72M Multiclip, Garden Combi

85M, 102M, 121M, Garden 72M Multiclip, Garden Combi

5 6 7

1

1 2 3 4 5

2

3

4

1

2

3

5 9

8

6 7

4

1 2 3

4 5

6 7

8

9

Ø 11,2 mm

Åkgräsklippare

Åkgräsklippare

Knivar 85 Combi - 95 Combi - 105 Combi (2007-) Knivar (Garden, Villa, Park Sido-, Bakutkast)

KnivAR 110 Combi - 125 Combi (2004-) Knivfästen

18 19

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Bredd

Anm.

Bredd

1

2

3

4

1

2

3

4

5

6

7

8

9

10

11

Anm. Knivfäste för d:o (detaljnr. 25463200/0), se sid 5. Klippbredden anger maskinens totala klippbredd, ej knivens längd.

84109504/0

84109503/0

84109502/0

82004346/0

1134-3696-02

1134-0428-02

1134-2477-01

1134-0430-01

1134-3696-01

1134-2476-01

1134-0428-01

1134-0400-01

20001215/0

9945-0825-16

9549-0020-00

82004353/0

82004354/0

81004346/3

82004352/0

82004344/1

82004345/1

82004347/0

82004348/0

82004349/0

82004350/0

182004357/0

82004340/1

82004341/1

82004342/0

82004343/0

182004358/0

182004359/0

182004360/0

182004361/0

1

1

2

2

3

4

4

4

4

5

6

6

6

6

7

7

8

8

Kniv

Kniv

Kniv

Kniv

Lagerbox kpl

Lagerbox kpl

Lagerbox kpl

Lagerbox kpl

Lagerbox kpl

Lagerbox kpl

Lagerbox kpl

Täckbricka

Kullager-övre

Bolt för d:o

Kullager-nedre

Yttre

Yttre

Yttre

Yttre

Mittre

Mittre

Mittre

Självgäng

Kniv-vä

Kniv-hö

Kniv-vä

Kniv-hö

Kniv-vä

Kniv-hö

Kniv-vä

Kniv-hö

Kniv-vä

Kniv-hö

Kniv

Kniv-vä

Kniv-hö

Kniv-vä

Kniv-hö

Kniv-hö

Kniv-SH

Kniv-hö

Kniv-SH

92 cm

92 cm

92 cm

92 cm

92 cm

92 cm

102 cm

102 cm

122 cm

122 cm

108 cm

102 cm

102 cm

122 cm

122 cm

84 cm

84 cm

84 cm

84 cm

Garden Compact/Compact Pro EV (2011-), SR 6365/6365 EV (2011-), Garden Compact EV

special,Garden Compact H EV

Garden Combi/Garden Combi HST 14/Pro HST 13/Garden Combi HST, Garden Combi H HST

Garden Combi/Garden Combi HST 14/Pro HST 13

Estate Tornado/Estate Tornado 14/HST 17/Pro HST 13; SD 9813; SD 9812 (2011-); SD

9814 H (2011-)

63 cm

72 cm

72 cm

98 cm

Park 102M, 121M, Villa 85M, 102M

Villa 85B

Park 100M

Park 100B, 110S

Park 102M, 121M, Villa 85M, 102M

Park 100M

Park 100B, 110S, Villa 85B

Passar även lagerboxar 1998- (se nedan)

Passar även lagerboxar 1998- (se nedan)

Estate Collector/President/Senator/Senator 14/HST 17/Pro HST 17 (2011-);SC

9013/9214/92H,Estate Senator HST/Senator HST Special /Senator H HST

Estate Collector/President/Senator/Senator 14/HST 17/Pro HST 17 (2011-);SC

9013/9214/92H,Estate Senator HST/Senator HST Special /Senator H HST

Estate Collector, Senator,President, SC 9013/9214 (2011-)

Estate Collector, Senator,President, SC 9013/9214 (2011-)

Estate Collector, Senator,President; SC 9013/9214 (2011-)

Estate Collector, Senator,President; SC 9013/9214 (2011-)

Estate Royal/Royal 19 (2010-)/Pro 17 (2010-)- Pro - Overland/Overland 22 4WD (2010-) ST

10214/ST 10216 H (2011-),Estate Royal special/Royal H, OVERLAND 4WD

Estate Royal/Royal 19 (2010-)/Pro 17 (2010-)- Pro - Overland/Overland 22 4WD (2010-) ST

10214/ST 10216 H (2011-), ,Estate Royal special/Royal H, OVERLAND 4WD

Estate Grand Royal 22 - Grand Overland 24E/24 4WD/Pro 25 4WD E (2010-),Estate Grand

Royal,Grand Overland 4WD/ PRO 4WD E ,

Estate Grand Royal 22 - Grand Overland 24E/24 4WD/Pro 25 4WD E (2010-),Estate Grand

Royal,Grand Overland 4WD/ PRO 4WD E

SD 10816; Estate Grand Tornado 17/HST 19/Pro HST 17 (2011-),Estate Grand Tornado /Grand

Tornado HST/Grand Tornado H HST

Estate Royal/Royal 19 (2010-)/Pro 17 (2010-); Pro; Overland/Overland 22 4WD (2010-); ST 10214

Estate Royal/Royal 19 (2010-)/Pro 17 (2010-); Pro; Overland/Overland 22 4WD (2010-); ST 10214

Estate Grand Royal 22; Grand Overland 24E/24 4WD/Pro 25 4WD E (2010-)

Estate Grand Royal 22; Grand Overland 24E/24 4WD/Pro 25 4WD E (2010-)

SC84

SC84

Estaste Master

Estate Master Hst

1

1 2 3 4

1

2 3 4 5 6 7 8

5 6 7

8

9 10 11 12

2 3 4

1

5

2

6

3

7

4

8

10

9

11

Pos Detaljnr. Benämning Passar till Anm.

1

2

3

4

5

6

7

8

9

10

11

12

1134-4600-02

1134-5052-03

1134-4600-01

1134-5052-04

1134-3725-02

1134-3725-01

1134-3725-04

9712-1231-02

1134-4775-01

1134-5130-01

1134-3841-01

1134-5049-01

Kniv shaft

Kniv shaft

Kniv shaft

Kniv shaft

Distans

Distans

Distans

Låsmutter M12

Låsmutter M10

Skyddsbricka

Lagerbox (m. lager)

Lagerbox (m. lager)

L= 168 mm

L= 150.5 mm

L= 146 mm

L= 131.5 mm

L= 9.3 mm

L= 12.0 mm

L= 25.5 mm

Utan knivaxel

Utan knivaxel

Park 102M, 121M, Villa 85M, 102M

Villa 92M, 107M, Ready

Park 100B, 102M, 121M, Villa 85M, 102M

Park 92M, 107M, Villa 92M, 107M, Ready

1134-5052-03, 1134-5052-04

1134-4600-01, 1134-4600-02

Park 100B, 102M, 121M, Villa 85M, 102M

Park 92M, 107M, Villa 92M, 107M, Ready

Åkgräsklippare

Åkgräsklippare

Knivar (Garden - Estate) Lagerboxar (-1997)

Knivar (Estate)

Lagerboxar - Knivaxlar (1998 -)

20 21

Pos

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Passar till

Anm.

Anm.

Anm.

Anm.

1

2

3

4

5

6

7

8

9

1

1

2

3

4

5

6

7

8

9

1

2

3

4

5

6

7

8

8

Anm. Lagerboxarna 1134-5831-01 och -02 passar knivbalkar med ett centrumhål. Anm. Drivremmar för Primo - se sid. 25-26, batteri för Primo - se sid 27.

1

2

3

4

5

6

7

8

9

10

11

1134-5128-01

1134-5126-01

1134-5049-02

1134-5130-02

9549-0056-01

1134-5124-01

9958-0820-16

1134-5127-01

9600-0170-00

1134-5831-01

1134-5831-02

1134-5872-01

1134-5401-02

9945-0825-16

1134-6211-01

9997-1060-12

1134-5403-01

9549-0057-01

1134-5401-01

1134-5831-01

1134-9128-02

1134-9127-01

9945-0825-16

1134-6211-01

9997-1060-12

2000 1215/0

1137-0116-01

1137-0116-02

1134-9138-01

1134-9137-01

1134-6613-01

1134-9140-01

1134-6565-01

1134-9129-01

1134-9130-01

1134-9054-01

1134-6312-01

1134-6311-01

1134-9139-01

Kuggremskiva

Kniv shaft

Lagerbox (m. lager)

Skyddsbricka

Kullager

Distans

Skruv

Bricka

Plattkil

Lagerbox kpl-yttre

Lagerbox kpl-centrum

Lagerbox (m. lager)

Knivaxel-centrum

Skruv

Knivbricka

Knivbult

Skyddsbricka

Kullager do

Knivaxel-yttre

Lagerbox kpl

Kuggremskiva u. nav

Kuggremskiva m. nav

Skruv

Knivbricka

Knivbult

Kullager

Remskiva

Remskiva

Med knivaxel Ø = 25 mm

Endast till aggregat årsmod. 2010

Sats 2 st.

Självgäng

Används i stället för 1134-9128-01

Används i stället för1134-9128-01

Styrwire

Kuggremskiva

Lagerbox kpl

Hjulbussning

Lyftwire

Knivbalk

Knivspetsar

Brytbultsats

Låsmutter 7/16” UNF

Bult 7/16” UNF

Kåphjul

Sats 2 st.

Med knivaxel, Ø=20 mm

Sats 2 st.

2-pack

Park 107M HD

Park 110, 125 Combi (2007-)

Park 110, 125 Combi (-2006)

För montering av lagerbox

Ø = 20 mm

Utan knivaxel

M8 x 20

8.5 x 30 x 4

6 x 6 x 16

Med knivaxel

Med knivaxel

Utan knivaxel

Självgäng

Ø = 25 mm

Park 95C; 105C (2010-)

För montering av lagerbox

För kuggremskiva pos 6

Park 95C (2007-)

Park 105C (2007-)

Framhjulen

Primo (2008-)

1

4

1

4

5 6 7 8

3

9

2

5 6 7 8 9

2 3

4 5

2

1

2

1

3

8

4 5 6 7

6 7

8

9

10

3

11

9

Åkgräsklippare

Åkgräsklippare

Lagerbox - Knivaxel (107M HD ) Lagerbox - Kugg remskivor (85, 95, 105 Combi)

Lagerbox - Knivaxel (110, 125 Combi Pro) primo

22 23

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Anm.

Anm.

Anm.

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

Anm. 1134-9027-02 Spännrulle (grå) ersätter 1134-9027-01 Spännrulle (svart). För kilrem mellan maskin och klippaggregat på Ready och Villa rekommenderas plåtspännrulle 1134-6329-01.

1

1

2

3

3

4

4

5

5

6

7

8

9

1134-3679-02

1134-3679-01

1134-4321-01

1134-0323-02

1134-0323-04

1134-0323-01

9699-0121-02

9699-0030-02

1134-9091-01

1134-4686-01

1134-9090-01

1134-6329-01

1134-9027-02

1134-5048-01

1134-3459-01

1134-9021-01

1134-9022-01

1134-9023-01

1134-9084-01

1134-9099-01

1134-9083-01

1134-9085-01

1134-9153-01

1134-9154-01

1134-3769-01

1134-2816-01

1134-9025-01

1134-3547-01

Kuggremskiva

Kuggremskiva

Kuggremskiva

Kil

Kil

Kil

Planbricka

Planbricka

Spännrulle

Spännrulle

Spännrulle

Spännrulle

Spännrulle

Spännrulle (plåt)

Spännrulle

Styrwire

Styrwire

Styrwire

Styrwire kpl

Styrwire kpl

Styrwire

Styrwire kpl

Styrwire

Styrwire

Styrknopp sats

Kugghjul

Linhjul

Kugghjul

Sats vä + hö

Sats vä + hö

Sats vä + hö

Sats 2 st.

Park 102M, 121M, Villa 85M, 102M, Ready

Park 92M, 102M, 107M, 121M, Villa 85M, 92M, 102M, 107M, Ready

Park 92M, 107M, Villa 107M

M12-mutter

M10-mutter

Villa, Ready

Park 92M, 107M, Villa 92M

Villa

Villa, Ready

Park, Villa, Garden, Scoop, Primo

Garden, Scoop

Park

Yttre

Mittre

En halva

L = 54 mm

L = 45 mm

L = 25 mm

12.5 x 35 x 3

10 x 26 x 2

Även för 85B, 107M, 110S

Distans 1134-5047-01 krävs

Park 2000 (1975-83)

Park 2000, Park 2002 (1984-89)

Villa I

Park (1990-)

Park Compact 4WD

Villa II w. wire steering

Villa II w. chain steering

Ready, Villa (2007-2009)

Ready, Villa (2010-)

Park w. chain steering

Park, Villa, Ready, Primo

Park w. chain steering, Villa

1

4

5 7 8

6

2

3

1

4 5 6 7

2 3

1 2 8 9

6 7

3 4 5

1

4 5 6 8 9

10

2 3

7

Pos Detaljnr. Benämning Passar till Anm.

1

2

3

4

5

6

7

8

9

10

1134-3419-01

1134-1849-01

1134-1769-03

1134-3663-01

1134-0698-00

1134-1770-01

9547-0001-00

1134-2171-01

1134-1322-01

1134-1322-02

Remskiva

Remskiva-transaxel

Centrumremskiva

Spännrulle

Spännrulle

Spännrulle

Ledlager-midja

Returfjäder-midja

Spännhjulsfjäder

Spännhjulsfjäder

Ø = 142 mm

Ø = 154 mm

Park 102M, 121M, Villa 102M

Park, Villa, Ready, Garden

Park, Villa, Ready

Park

Park 100B, 110 Combi, 125 Combi, Villa 85B

Park, Primo

Park

Park

Park, Villa

Park

Åkgräsklippare

Åkgräsklippare

Kugg remskivor (85M, 92M, 102M, 107M, 121M) Spännrullar - Remskivor - Fjädrar

Spännrullar Styrning

24 25

Pos

Pos

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Anm.

Anm.

1

2

3

4

5

6

7

8

9

1134-5884-01

1134-2405-01

1134-4284-01

1134-4319-01

1134-2406-01

1134-3434-01

1134-1630-01

1134-4318-01

1134-9126-01

Pivothjul kpl

Kåphjul

Kåphjul

Ledlager-midja

Skyddsrulle

Skyddsrulle

Skyddsrulle

Hylsa

Stödrullar

Park 110 Combi, 125 Combi, 107M HD

Park 100M, 102M, 121M, Villa 85M, 102M

Park 92M, 107M, 125 Combi, Villa 92M, 107M, 85, 95, 105 Combi

Park 92M, 107M, 125 Combi, Villa 92M, 107M, 85, 95, 105 Combi

Park 100M, 102M, 121M, Villa 85M, 102M

Park 100M, 102M, 107M, 121M, 125 Combi

Villa 85B

Park 92M, 107M, 125 Combi, Villa 92M, 107M, 85, 95, 105 Combi

85, 95, 105 Combi Sats 2 st.

1 2

5

6

7

3

4

8

9

1

2

3 4 6

5

7

8

Detaljnr.

Detaljnr.

Detaljnr.

Passar till

Passar till

Passar till

Innehåller

Innehåller

Innehåller

1134-9012-01

1134-9014-01

1134-9019-01

1134-9047-01

1134-9066-01

1134-9071-01

1134-9078-01

1134-9079-01

1134-9089-01

1134-9097-01

1134-9098-01

1134-9135-01

1134-9146-01

9585-0050-00

9585-0057-00

9585-0120-00

9585-0055-00

9585-0078-00

9585-0083-00

9585-0089-00

9585-0093-01

9585-0091-01

9585-0209-01

9585-0174-01

9585-0056-00

9585-0058-00

9585-0100-00

9585-0088-00

9585-0125-01

9585-0129-01

9585-0138-01

9585-0139-01

9585-0141-01

9585-0147-01

9585-0148-01

9585-0188-01

9585-0204-01

9585-0052-00

9585-0054-00

9585-0061-00

9585-0066-00

9585-0119-00

9585-0103-00

9585-0072-00

9585-0075-00

9585-0076-00

9585-0073-00

9585-0067-01

9585-0068-01

9585-0070-01

9585-0079-01

9585-0081-01

9585-0122-00

9585-0109-00

9585-0123-00

Park 2000, Villa I, Pony

Park 2002, Park 12 (not HST), Park Compact, Garden, Scoop

Garden 6, Garden 8

Park HST, Park Diesel, Park Pro 16, 18, 20, Park slagklippare

Park 10, 11, 12, Park Classic, Park Pro 16, Park Pro 18

Park 13HST, President HST, Park Millenium

Villa I President HST, Park President, Millenium

Park Senator

Park President, Park Power, Park Comfort, Park Royal, Park Excellent,

Park Farmer, Park Compact HST, Park Jubilee, Park Pro 4WD

Villa Master, Villa Senator, Villa Comfort, Ready (Kevlar), Villa Royal,

Villa President, Villa Prestige, Villa Elegance, Villa Excellence, Ready

HST

Primo

Park 2002, 10, 11, 12, 13, 16, Park Classic, Millenium, Park Senator,

Park President, Park Pro 16, Park Royal

Park 2002 Diesel, Villa sop

Park 2000

Park 18HST, Park Pro 18-20, Park Pro Diesel

Villa

Park Senator, Park President, Park Royal, Park Pro 16, Park Comfort,

Park Compact, Park Excellent, Park Farmer, Park Jubilee

Park slagklippare/mossrivare

Villa Master, Villa President, Villa Comfort, Ready

Villa I Classic, Park 2000

Park Prestige 4WD, Pro 4WD

Park Prestige 4WD, Pro 4WD, Park Compact 4WD, Diesel

Primo

Ready, Villa (Kevlar rem)

Åkgräsklippare

Kåphjul - Sk yddsrullar (Klippagg regat)

Redskapslyft - Klippagg regat

Motor - växellåda/transaxel/hydrostat

Motor - kraftuttag

Kraftuttag - agg regat

Drivremm ar

Åkgräsklippare

1

2

3

4

5

5

6

7

8

ej ill

ej ill

ej ill

11134-3051-01

1134-5215-01

1134-4688-02

1134-5528-01

1134-6365-02

1134-6365-03

1134-2629-01

1134-2535-01

1134-6182-01

1134-2314-01

1134-2314-02

1134-2314-03

Spärrknapp d:o

Höjdinställningsspak

Sats-lyftfjäder

Karbinhake

Lyftfjäder

Lyftfjäder

Schackle

Lyftfjäder

Hankontakt

Lyftwire

Lyftwire

Lyftwire

85M, 92M, 107M, 121M, 102M

Park 92M, 107M, 121M, Villa 107M

Park 110C, 125C

Park 95C, 105C, Villa 105C

Park 100B, 100M, 102M, 107M, 121M

Park 100B

Park 100M, 102M, 107M, 121M

Villa 102M

L = 237 mm

L= 222 mm

L = 262 mm

L = 302 mm

L = 232 mm

1134-9009-01

1134-9011-01

1134-9015-01

1134-9016-01

1134-9017-01

1134-9020-01

1134-9031-01

1134-9032-01

1134-9033-01

1134-9034-01

1134-9041-01

1134-9042-01

1134-9043-01

1134-9044-01

1134-9045-01

1134-9048-01

1134-9049-01

1134-9056-01

9585-0210-01

9585-0211-01

Villa I 85B

Park 100B

Park 100M

Park 110S, 122B

Garden 6, 8

Park 2000

Villa I 85M, 102M, coll.sop

Garden 65S, Scoop

Garden 65B, Scoop

Park 107M HD (2WD)

Park sop (2WD)

Villa sop

Park coll. sop (2WD)

Park snöslunga

Park 102M, 107M, 121M

Garden 72S, 72M

Pony 8, 10

Park slagklippare

V-belt SPA1615 Kevlar

V-belt SPA2320 Kevlar

1134-9008-01

1134-9013-01

1134-9018-01

1134-9029-01

1134-9035-01

1134-9036-01

1134-9055-01

1134-9057-01

1134-9058-01

1134-9164-01

1134-9134-01

26 27

Detaljnr.

Detaljnr. Detaljnr.

Passar till

Passar till Passar till

Innehåller

Innehåller

1134-9067-01

1134-9068-01

1134-9069-01

1134-9075-01

1134-9076-01

1134-9100-01

1134-9101-01

1134-9102-01

1134-9103-01

1134-9096-01

1134-9108-01

1134-9109-01

1134-9136-01

1134-9147-01

1134-9148-01

1134-9149-01

1134-9150-01

1134-9151-01

1134-9152-01

1134-9156-01

1134-9157-01

1134-9004-01

1134-9005-01

1134-9006-01

1134-9007-01

1134-9030-01

1134-9034-01

1134-9041-01

1134-9087-01

1134-9133-01

9585-0087-00

9585-0092-01

9585-0095-01

9585-0096-01

9585-0107-00

9585-0131-01

9585-0132-01

9585-0133-01

9585-0135-01

9585-0161-01

9585-0162-01

9585-0163-01

9585-0164-01

9585-0165-01

9585-0126-01

9585-0127-01

9585-0128-01

9585-0130-01

9585-0134-01

9585-0158-01

9585-0155-01

9585-0157-01

9585-0156-01

9585-0149-01

9585-0159-01

9585-0160-01

9585-0176-01

9585-0197-01

9585-0198-01

9585-0199-01

9585-0200-01

9585-0201-01

9585-0202-01

9585-0205-01

9585-0206-01

9585-0101-00

9585-0106-00

9585-0108-00

9585-0118-00

9585-0071-00

9585-0073-00

9585-0067-00

9585-0142-00

9585-0173-01

Park 107M (2WD)

Villa II 107M, Villa 95C

Villa 92M, Ready 92M

Park 92M (2WD)

Villa 85M, Ready 85M

Park 107M (4WD) (kevlar)

Park 107M HD, sop (4WD) (kevlar)

Park 121M (4WD), Villa 105C (kevlar)

Park 125 Combi (4WD) (kevlar)

Park snöslunga, slagkl. (4WD)

Park 110 Combi (4WD) (kevlar)

Park 92M (4WD), Villa 85C (kevlar)

Primo

Park 95 Combi (4WD)

Park 95 Combi (2WD)

Park 105 Combi (4WD)

Park 105 Combi (2WD)

Park 110 Combi (2WD)

Park 125 Combi (2WD)

Park 100 Combi 3 (2WD)

Park 100 Combi 3 (4WD)

Pony 6S, Pony 8S

Park 110S

Park 100B, 100M

Villa I 85B

Villa I 85M

Park 122B

Park 110 Combi Pro

Park 125 Combi Pro

Primo

Park 102M, Villa 102M

Park 107M

Villa II 92M, Ready 92M

Villa II 107M

Pony 8, 10

Park 92M

Park 107M, 107M HD

Villa II 107M

Villa II 85M, Ready 85M

Villa 85 Combi, Park 121M

Villa 95 Combi

Villa 105 Combi

Park 95 Combi

Park 105 Combi

Pos

Pos

Detaljnr.

Detaljnr.

Benämning

Benämning

Passar till

Passar till

Anm.

Anm.

1

2

3

4

4

5

6

ej ill

ej ill

ej ill

ej ill

ej ill

1

2

3

4

5

6

7

7

8

9

10

11

9400-0086-00

1134-6677-01

1134-4804-01

1134-2892-01

18120004/0

1134-5751-01

1134-4940-02

82180050/0

82180051/0

82180052/0

82180053/0

1137-0640-01

1134-1814-01

1134-4093-01

1134-2962-01

1134-2848-01

1134-3368-01

1134-4734-01

9400-0282-01

9400-0283-01

1134-3399-02

1134-3399-01

1134-2871-03

1134-2871-01

Batteri (18 Ah)

Batteri (16 Ah)

Batteri (8 Ah)

Batteri (24 Ah)

Batteri (7,2 Ah)

Batteri (24 Ah)

Batteri (40 Ah)

Laddare d:o

Laddare d:o

Laddare d:o

Laddare d:o

Batteri (24 Ah)

L=200 W=088 H=164

L=180 W=075 H=165

L=180 W=075 H=167

L=180 W=122 H=175

L=150 W=065 H=095

L=194 W=128 H=155

L=195 W=125 H=200

600 mA, EU-plug

200 mA, EU-plug

600 mA, UK kontakt

200 mA, EU-plug

Tändningslås

Tändningslås

Solenoid

Tändningsnyckel d:o

Tändningsnyckel d:o

Tändningsnyckel d:o

Brytare

Brytare

Brytare

Brytare

Relä

Relä

Inkl. tändningsnyckel

Utan tändningsnyckel

Säljs parvis

1-styck

5 anslutningar

4 anslutningar

Park, Villa, Garden

Primo

Park, Ready, Villa, Garden, Estate

Park, Tractor 12/39 4WS

Garden Compact E

Park 4WD

Park Pro Diesel

Park, Villa, Garden, Scoop ES

Park, Villa, Ready, Primo

Passar även Estate

Park, Villa

Park Pro 20, Pro Diesel

Park, Villa, Ready, Garden

Park, Villa

Park, Villa, Primo

Park

1

4

8 9 10 11

7

5 6

1 2 3

2 3 4

6 5 4

Detaljnr. Passar till Detaljnr. Passar till

1134-9161-01

1134-9160-01

135061427/0

119700062/0

135062013/0

135061504/0

135062002/1

135062015/0

135061508/0

135062003/0

35061406/0

35061400/0

35061404/0

35061423/0

35061980/0

35062012/0

35062001/0

35065701/0

35065600/0

35065601/0

35062811/0

35062812/0

135061506/0

Estate Basic, Tornado (motor-vxl.låda) (-2007)

Estate Basic, Tornado (aggregat)

Garden Compact EV (Variator)/Compact EV Special/Compact H

EV, SR 6365 EV (2011-)

Garden Compact EV (Variator)/Compact EV special/Compact H

EV, SR 6365 EV (2011-)

Estate Tornado (2009-)/Grand Tornado; Estate Tornado 14/Grand

Tornado 17 (2011-); SD 9812/10816 (2011-) (motor-vxl.låda) , ST 102H

Estate Tornado (2009-)/Tornado 14/Tornado HST/HST 17/Pro

HST 13 (2011-); SD 9812/9814 H (2011-) (motor-aggregat)

Estate Pro 2WD (2009-), Overland 4WD (2009-); Overland,Grand

Overland Pro 4WD E, Overland 22 4WD (2011-); Grand Overland

24E/24 4WD/Pro 25 4WD W (2011-) (motor-vxl.låda)

Sc84 - Estate Master

Sc84 - Estate Master - Estate Master HST

SD 9814 H; Estate Tornado HST 17/Pro HST 13/Grand Tornado

HST 19/Grand Tornado Pro HST 17 (2011-)

Garden Compact

Garden Combi (motor-vxl.låda)

Garden Combi HST (motor-vxl.låda) / Combi H HST

Garden Combi/Combi HST/Combi H HST, Garden Combi HST

14/Pro HST 13 (2011-) (aggregat)

Estate Tornado HST (motor-vxl.låda) (-2007)

Estate Basic, Tornado (2008-), Estate Collector, Senator (2007-)/Senator

14 (2011-), SC 9214 (2011-); ST 10216 H (2011-) (motor-vxl.låda)

Estate Tornado HST (2008-), Estate President (2007-),Estate Master

HST ,Estate Grand Royal , Estate Royal / Royal H / Royal special

,Estate Senator HST 17 / HST /H HST / HST special /Pro HST 17

(2011-),Baron, Royal/Royal 19 (2011-)/Royal Pro 17 (2011-)/Grand

Royal 22 (2011-), Pro (motor-vxl.låda), SC 92H

Estate Collector/Senator/President (2007-)/Senator 14/Senator

HST 17/Senator H HST/Senator HST /Senator HST special / Pro

HST 17 (2011-); SC 9214(2011-) (aggregat) , SC 92H

Estate Baron - Royal/Royal 19/Pro 17; Pro 20; Overland 22 4WD

(2011-);Overland,Overland 4WD , ST 10216H (2011-) (aggregat,

kuggrem), Estate Royal Special,Estate Royal H

Estate Pro 25/Gran Royal 22 (2011-), Overland/Grand Overland

24 E/24 4WD/Pro 25 4WD E (2011-) (Mow.Deck Toothed)

Estate Baron - Royal/Royal 19 (2011-)/Royal Pro 17 (2011-); ST 10216

H (2011-) Pro 20 - Overland; Overland 22 4WD (2011-)

(aggregat),Estate Royal special/Royal H,Overland 4 WD

Estate Pro 25, Grand Royal 22 (2011-); Overland, Grand

Overland 24E/24 4WD/Pro 25 4WD E (2011-) (aggregat),Grand

Overland PRO 4WD E ,Estate Grand Royal

SD 10816 (2011-); Estate Grand Tornado 17/Grand Tornado/

Grand Tornado HST/HST 19/Pro HST 17 (2011-) , Estate Grand

Tornado HST

Innehåller

35062000/1

35061503/0

Åkgräsklippare

Kraftuttag - agg regat (forts.)

Klippagg regat

Drivremm ar

Åkgräsklippare

Startbatterier

Elsystem

Drivremm ar för Garden och Estate

28 29

Pos Detaljnr. Benämning Passar till Anm.

1

2

3

3

4

5

6

7

8

1134-7465-01

1134-6340-02

1319-1721-01

1319-1772-01

1811-9013-02

1139-1415-01

1139-1044-01

1139-1414-01

1139-1080-01

Snabbfästen

Fotstöd

Slaga

Slaga

Brytbult

Bussning d:o

Tätningsring-hjulaxel

Bussning d:o

Tätningsring-hjulaxel

Park med RAC-system

Park drivpedal

Park slagklippare

Park slagklippare

Park snöslunga 2-steg

KTM10, K62

KTM10, K62

K46, K574

K46, K574

Sats 2 st.

1-styck

Sats 104 st.

Sats 2 st.

Ø 25,4 mm

Ø 19 mm

1

3 4 5 6 7 8

2

1

5 6 8 9 10

12

11

7

2 3 4

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Passar till

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

1134-0280-00

1134-2031-02

1134-2766-01

1134-2766-02

1134-2766-03

1134-2766-04

1134-2766-05

1134-2766-06

1134-2766-07

1134-2766-08

1134-0226-00

Växelwire

Växelwire

Reglagewirar

Reglagewirar

Reglagewirar

Reglagewirar

Reglagewirar

Reglagewirar

Reglagewirar

Reglagewirar

Kopplingswire

L2= 896

L1= 160/134 - L2= 1337

L1= 160/134 - L2= 1258

L1= 110/134 - L2= 1229

L1= 160/134 - L2= 1304

L1= 134/134 - L2= 1310

L1= 160/134 - L2= 1250

L1= 160/134 - L2= 1420

L1= 258/134 - L2= 1489

L1= 100/134 - L2= 960

L1= 1086 - L2= 1350

Park 2000 (1974-84)

Park (1985-99)

Park 12HST, 16HST (-1993)

Park Pro 16, 18 (1994-99)

Park 13HST, President (1994-99)

Park Pro 16, 18, 20 (2000-05)

Park President, Royal, Compact HST (2000-)

Park Senator (2000-03)

Park Compact (2004-)

Park Pro 4WD (2005-)

Park 2000 (1975-84)

L2

L2

L1

L1

L1

L1

L2

L2

L1

Pos Detaljnr. Benämning Passar till Anm.

1

2

3

4

5

6

7

8

9

10

11

12

1134-4109-01

1139-1186-01

1134-5962-02

1134-5962-01

1134-9026-01

1134-9024-01

1134-4904-01

1134-9028-01

1134-4064-01

1134-3224-01

1134-3225-01

1134-5532-01

Oljefilter

Oljefilter

Oljefilter (papper)

Oljefilter (metall)

Oljebronslager

Plastlager

Huvlås

Gummistropp

Tanklock m.mätare

Bensinkran

Gummibussning d:o

Tanklock

Park Pro 20, Pro Diesel

Park Pro 20, Pro Diesel

Park Pro 4WD (2007- )

Park 4WD (2005-2006)

Park, Villa

Park, Villa, Garden, Primo

Villa

Park, Villa

Park

Park, Villa, Ready, Scoop, Garden

Park, Villa, Ready, Primo

Sats 4 st.

Sats 4 st.

Sats 4 st.

Åkgräsklippare

Åkgräsklippare

Övrigt (Åkg räsklippare)

Övrigt (Åkg räsklippare)

reglagewirar

30 31

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Benämning

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Passar till

Passar till

Passar till

Passar till

Passar till

Passar till

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

1134-5815-00

1134-2030-04

1134-2030-08

1134-2030-10

1134-2030-11

1134-3584-01

1134-3584-02

1134-3584-03

1134-4058-01

1134-3410-02

1134-4006-01

1134-6020-01

1134-3573-01

1134-3573-02

1134-3573-03

1134-3573-04

1134-3573-05

1134-3573-06

1134-6005-01

Reglagewirar

Kopplingswire

Kopplingswire

Bromswire

Kopplingswire

Reglagewirar

Reglagewirar

Reglagewirar

Reglagewirar

Bromswire

Reglagewirar

Bromswire

Kraftuttagswire

Bromswire

Kraftuttagswire

Kraftuttagswire

Kraftuttagswire

Kraftuttagswire

Reglagewirar

A= 1100 - B= 255

A= 788 - B= 540

A= 812 - B= 519

A= 1136 - B= 955

A= 808 - B= 540

A= 800 - B= 200

A= 840 - B= 150

A= 775 - B= 171

A= 680 - B= 150

A= 878 - B= 170

A= 1130 -B= 135

A= 670 - B= 268

A= 315 - B= 146

A= 884 - B= 179

A= 804 - B= 126

A= 427 - B= 123

A= 395 - B= 110

A= 460 - B= 172

A= 755 - B= 280

Park Pro (2005- )

Park (1985-99)

Park 2002 Diesel (1986-88)

Park HST (1989-93)

Park 13HST, President (1995-99)

Park 16HST, 18HST (1994-99)

Park Pro 16, 18, 20 (2000-05)

Park President, Comfort, Royal and more (2000-)

Park Senator (2000-03), Park Compact (2004-)

Park (1994-99), Park Senator, Compact

Park Pro 16, 18, 20 (2000-05)

Park Pro 4WD (2006-)

Park (1985-99)

Park (1989-99), President (1995-99)

Park (2000-)

Villa II (2003-06)

Park Compact (2004- )

Ready (2004-), Villa (2007-)

Park Compact 4WD (2006-), Prestige (2006-)

B

A 32

A B

30

Ø 5

Ø 7

Alt 1 Alt 2

30

30

30

30

30

A

A

A

A

A

A

Ø 7

Ø 5

Ø 7

Ø 5

Ø 4.3

Ø 7

Ø 7

B

B

B

B

B

B

A

30

Ø 7 Ø 5

B

Åkgräsklippare

Åkgräsklippare

Reglagewirar reglagewirar

32 33

Pos Detaljnr. Benämning Passar till Anm. (mm)

1

2

2

2

2

2

2

3

4

4

4

4

4

5

5

5

9403-0035-10

1134-1975-01

1134-1975-03

1134-1975-05

1134-1975-09

1134-1975-11

1134-1975-12

1134-4338-01

1134-2872-01

1134-2872-02

1134-2872-03

1134-2872-04

1134-2872-05

1137-0062-01

1137-0062-02

1137-0062-03

Knopp D:o

Gasreglage

Gasreglage

Gasreglage

Gasreglage

Gasreglage

Gasreglage

Knopp D:o

Chokereglage

Chokereglage

Chokereglage

Chokereglage

Chokereglage

Chokereglage

Chokereglage

Chokereglage

Medföljer ej gasreglaget

Villa I (-2003)

Park 2000, Park 2002 (1984-85)

Garden 6 (1984-92)

Park 2002, 12 (1986-91)

Park 10, 11, 12, 13 (1992-99)

Park 16, 18 (1998-99)

Ingår i chokereglaget

Park (1990-99), Park (2005- )

Park Pro 16, 18, 20 (2000- )

Park Royal, Power (2000- )

Villa Royal (2003-06)

Park Prestige, Power (2006- )

Park Pro (2010-)

Park Ranger, Royal, Excellent (2011-)

L1= 520

L1= 1430

L1= 376

L1= 1302

L1= 1250

L1= 1690

L1= 1768 - L2= 42

L1= 1405 - L2= 55

L1= 1509 - L2= 46

L1= 952 - L2= 46

L1= 1100 - L2= 55

L1= 1693 - L2= 55

L1= 1392 - L2= 68

L1= 1496 - L2= 59

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Passar till

Passar till

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

Anm. (mm)

1134-1597-09

1134-1597-10

1134-1597-11

1134-1597-12

1134-1597-13

1134-1597-14

1134-4197-01

1134-4197-02

1134-4197-03

1134-4197-04

1134-4197-05

1134-4195-01

1134-4195-02

1134-4195-03

1134-4195-04

1134-4923-01

1137-0063-01

1137-0063-02

1137-0063-03

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

Gaswire

L1= 585 - L2= 73

L1= 1430 - L2= 62

L1= 568 - L2= 64

L1= 1106 - L2= 64

L1= 680 - L2= 64

L1= 392 - L2= 50

L1= 925 - L2= 62

L1= 1300 - L2= 62

L1= 1350 - L2= 62

L1= 1350 - L2= 62

L1= 1400 - L2= 62

L1= 1413 - L2= 60

L1= 1390 - L2= 65

L1= 1713 - L2= 60

L1= 1070 - L2= 60

L1= 880 - L2= 110

L1= 1693 - L2= 55 - L3= 25

L1= 925- L2= 50 - L3= 20

L1= 1413 - L2= 55 - L3= 25

Scoop, Garden (1992-2003)

Villa II w. B&S-engine (2001-06)

Villa II w. Honda-engine (2001-06)

Ready (2004-), Villa 12 (2007-)

Primo (2008-)

Park President, Comfort (2004-)

Park Compact (2004-06)

Villa (2007-), Park Compact (2007-)

Park Compact WM14 (2007)

Villa Silent (2009-)

Park Pro 16, 18, 20 (2000-)

Park Royal m.fl. (2000-)

Park Pro (2005-)

Park Prestige, Power (2006-)

Park Diesel (2002- )

Park Pro (2010-)

Park Residence, Plus, Prestige (2011-)

Park Ranger, Royal, Excellent (2011-)

L1

L1

L2

L2

L1

L1

L1 L3

30 10

L2

L2

L2

1

3

5

2

L1

L2

L1

4

L1

35 mm

L2

Åkgräsklippare

Åkgräsklippare

Gas-, Chokereglage Gaswirar

34 35

Pos Detaljnr. Benämning Pos Detaljnr. Benämning

Passar till

Passar till Passar till

Anm.

Innehåller Anm.

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

1111-9152-01

1111-9170-01

1134-9162-01

118550354/1

1134-9163-01

1111-9204-01

1111-9169-01

1111-9205-01

1812-9003-01

1812-9028-01

1812-9006-01

1812-9005-01

1811-9012-01

1811-9011-01

1812-9029-01

Luftfilter

Luftfilter

Luftfilter

Bränslefilter

Luftfilter

Luftfilter

Luftfilter

Luftfilter

Friktionshjul

Friktionshjul

Brytbult

Brytbult

Brytbult

Brytbult

Brytbult

Sats 2 st.

Sats 2 st.

Sats 2 st.

Sats 2 st.

Sats 2 st.

SA 45

RM 45

SV 150-T

M 150 Ethanol

SA 55

SA 55 ES

SA 55-T

SA 55

SA 65

SA 65 E

WM 12,5

WM 14

WM 16

För GGP-motor 150 cc (V35, SV40)

För GGP-motor 140/160/196 cc

V 35, SV 40, RV 45, RM 45

OM 65, RM 65 (2007- )

WM 13,5, WM 14,5, WM 16

WM 12,5

OM 55, RM 55, SA 55, SA 65 (160+196 cc)

RM 45 (2007- )

SA 45 (140 cc)

För jordfräs

Med elstart

För jordfräs

För Silent

Med elstart

Olja, tändstift, luftfilter

Olja, tändstift, luftfilter

18550011/0

18550187/0

118550199/0

118550321/0

118550257/0

18550147/0

118550452/0

828 - 1232 (1983-93)

522 - 825 (1983-93), all (1994-)

Bland andra 1384

ABl. a. Snow Storm, Snow Blizzard, Snow Hurricane, Snow Track, 866,

1174HST, Snow Spark, Flake, Power

Snow Rise (2006- )

Snow Fall (2004-2005)

966D, 1171HST, 1381HST (2006- )

Pos Detaljnr. Benämning

118550407/0

118550157/1

118550370/0

318550350/0

118550408/0

118550411/0

118550409/0

118550410/0

118550318/0

118550431/0

118550439/0

118550451/0

118550526/0

1111-9159-01

1111-9172-01

1

2

3

4

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Motor kpl

Servicesats

Servicesats

1

5

2

6 7 8

3

4

1

3 4 5 6 7

2

Detaljnr. Typ Passar till

9400-0225-00

1111-9028-02

3210060

9400-0289-01

1111-9154-01

9400-0303-01

1111-9206-01

9400-0258-00

9400-0278-00

9400-0259-00

9400-0260-00

9400-0226-00

9400-0261-00

23051000/0

1111-9029-01

1111-9029-02

J19LM

J19LM

RJ19LM

RN9YC

RN9YC

RN11YC4

RC12YC

(Stiga förpackning)

CJ7Y

CJ8Y

DJ6J

DJ7J

DJ7Y

DJ8J

RZ7C

Tändstiftsnyckel 19/21 mm

Tändstiftsnyckel 5/8” (16 mm)/21 mm

De flesta motorgräsklippare, GGP-Motor V35, SV40, RM45

De flesta motorgräsklippare, GGP-Motor V35, SV 40, RM45 (Stiga

Förpackning)

De flesta motorgräsklippare, GGP-Motor V35, SV40, RM45 - W. Anti-

Interference Resistor

Honda GCV135, GCV160, GGP-Motor OM60, RV/RM 65

Honda GCV135, GCV160, GGP-Motor OM60, RV/RM 65 (Stiga

Förpackning)

Honda GCV520, GCV530

Park 16/18HST, Park Pro 16, 18, 20, Royal (B&S), Multiclip Pro 51S,

GGP WM, GGP OM55

Kedjesåg 955, SP340/370/410/460/510/382/472/522, SPR 270/270C

Brushcutter ST210/26J, SB 22/28/26/26JD/29S/29DS/30/40/52/35S/3

5DS/43S/51DS, SB 34/34D, BJ 325/325D/335/335D/345D

Jordfrås JB20, JB25 Snow thrower 321, 521, Snow Star, Snow Max

Trimmer 6000, 7000, 8000

Chain saw 930, 935, 940, Trimmer ST270, ST280, Trimmer ST311,

SD31, Röjare Pro 41, 47, SD2500, 3100, 4100

Typ Forskjutning (Cc) Trimmer 27/29/32/35, Kedjesåg SP 350-352-400-442

140

150

150

150

160

160

160

160

196

196

414

432

452

OHV

SV

SV

SV

OHV

OHV

OHV

OHV

OHV

OHV

OHV

OHV

OHV

OHV

OHV

1 2 4

3

Övrigt

Övrigt

Motorer (GGP) Tändstift (Champion)

Filter (GGP-motorer) Friktionshjul - Brytbultar (Snöslungor)

36 37

Detaljnr.

Detaljnr.

Passar till

Passar till

1812-9008-01

1812-9009-01

1812-9010-01

1812-9015-01

1812-9016-01

1812-9024-01

1812-9027-01

1811-2410-01

1811-2090-01

1812-2220-01

1812-2219-01

1812-9007-01

1812-9011-01

1812-9012-01

1812-9013-01

1812-9014-01

1812-9017-01

1812-9018-01

1812-9019-01

1812-9020-01

1812-9021-01

1812-9022-01

1812-9023-01

1812-9025-01

1812-9026-01

1811-2135-01

1811-2307-01

1811-2356-01

1812-1878-01

1812-2012-01

1811-9014-01

1811-2543-01

1811-2091-01

1812-2232-01

825 (1983-93)

521 (1983-87), 523 (1988-94)

725T, 825T (1986-93)

828 (1988-93), 1132 (1983-87), 1232 (1988-93)

522 (1995-96), 524 (1994-99), 725 (1996), Snow Master, Snow Buster, Snow King, Snow Storm,

Snow Blizzard, Snow Spark, Snow Hurricane, Snow Track, Snow Unltd, Snow Flake, Snow

Power, Snow Super, 827 (1994-96), 827T (1994-95), 928 (1997, 2000-02), 928T (2000-02),

1030 (1994-96), 866 (2004-), 1130 (1997), 1384 (2002-), 966D, 1174 Track, 1384D

928E, 928ET (1998-99), 1130E (1998), 1330E (1999), 1333 (2000-01)

1174HST (2002- )

Snow Rise (2006- ), Snow Cube, Crystal (2007-) drive train

Snow Fall (2004-2005) drive train

966D (2006-), Snow Blizzard, Snow Flake, Snow Power, Snow Spark Drive train

1171 HST, 1381 HST (2006-) drive train

322 (1983-93)

521 (1983-84), 825 (1983-84)

521 (1985-87), 523 (1988-93), 524 (1994), 725T (1988-93), 827T (1994)

825 (1985-93), 825T (1986-93)

828 (1983-93), 1132 (1983-87), 1232 (1989-93)

827 (1994)

1030 (1994-96), 1130 (1997), 928T (2000)

522 (1995-96), 524 (1997-99), Snow Master (2000)

827 (1995-96), Snow Buster, Snow King, Snow Spark, Snow Storm,

Snow Blizzard, Snow Unltd, Snow Hurricane, Snow Track, Snow Flake,

Snow Power, Snow Super, 928 (1997, 2000-02), 866 (2004-), 1174HST

(2002-), 1384 (2002-), 966D, 1174 Track, 1384D

725 (1996), 827T (1995)

928ET (1998-99)

928E (1998-99), 1130E (1998), 1330E (1999), 1333 (2000-01)

320 (1997), 321 (1998), 521 (1999), Snow Star (1999-), Snow Max (2000-)

Snow Master (2001-2003)

Snow Electr. (2004-2005)

Snow Electr. 1300 (2006-)

Snow Electr. 2000 (2007-)

Snow Breeze (2004-2006), Snow Frost (2007-)

Snow Rex (2005-)

Snow Rise (2006- ), Snow Cube (2007- ) auger

Snow Crystal (2007- ) auger

Snow Fall (2004-2005) auger

966D, 1171 HST, 1381 HST (2006-) auger

Detaljnr.

Detaljnr.

Längd

Längd

Delning Bredd Typ

Bredd

Passar till

1519-9001-38

1519-9001-39

4113709

1519-9001-44

1519-9001-45

1519-9001-46

1519-9001-49

1519-9001-50

1519-9001-52

1519-9001-54

1519-9001-55

1519-9001-56

1519-9001-57

1519-9001-60

4113708

1519-9002-56

1519-9002-64

1519-9002-66

1519-9002-72

1519-9003-56

1519-9003-61

1519-9003-64

1519-9003-66

1519-9003-72

4113723

1519-9004-56

1519-9004-60

1519-9004-64

1519-9004-68

1519-9004-72

4113742

4113740

4113741

4113760

1519-0012-01

1519-0013-01

1519-0014-01

1519-0015-01

1519-0016-01

1519-0017-01

1519-0018-01

38E

39E

40E

44E

45E

46E

49E

50E

52E

54E

55E

56E

57E

60E

53E

56E

64E

66E

72E

56E

61E

64E

66E

72E

78E

56E

60E

64E

68E

72E

66E

68E

72E

60E

Fil (3-pack)

Fil (3-pack)

Fil (3-pack)

Filmall m. fil

Filmall m. fil

Filmall m. fil

Filhandtag

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

0.325”

0.325”

0.325”

0.325”

0.325”

0.325”

0.325”

0.325”

0.325”

0.325”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

3/8”

1/4”

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

91VG

95VP

95VP

95VP

95VP

21BP

21BP

21BP

21BP

21BP

21BP

73LP

73LP

73LP

73LP

73LP

73DP

73DP

73DP

25AP

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.050” (1.3 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.058” (1.5 mm)

0.050” (1.3 mm)

5/32” (Ø 4.0 mm), 3/8” mini

3/16” (Ø 4.8 mm), 0.325”

13/64” (Ø 5.2 mm), 3/8”

5/32” (Ø 4.0 mm)

3/16” (Ø 4.8 mm)

7/32” (Ø 5.5 mm)

SPR 270

SPR 350

SP 355 (14” bar), SE 180

SE 1.6, SE 180, SE 190, SP 340, SE 182, SE 192, SE 202, SP 382

SP 352/36 ; 1600 (14” bar),SE 180Q/1814 Q

SP 355 (16” bar)

SE 1.8, SE 200Q, SE 202, SP 352, 1600, SP 382 (16” bar)

SP 338, Pro 1800 , SE 2016 Q / 2216 Q , SEV 2416 Q

SP 375/375Q

SP 370, SP 410, SP 440, SP 480

SP 410

SP 420, SP 440, SP 442, SP 462, SP 472, SP 480, SP 405 / 405Q

SP 442, SP 480, SP 482

SP 460, SP 462, SP 510, SP 522, SP 480, SP 482

SP 43/46

SP 460, SP 510, SP 522

SP 510, SP 522 , SP 52

SP 680

SP 680

SPR 270C

Others

Innehåller

1811-2409-01

Anm. Dessa kilremmar levereras utan hylsa.

Framdrivning

Snöskruv

FILAR - FIL MALLAR - FILHANDTA G

Drivremm ar (Snöslungor) Motorsågskedjor - Filar

Övrigt

Övrigt

38 39

Detaljnr. Detaljnr.

Detaljnr. Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr. Storlek

Benämning Benämning

Benämning Benämning

Benämning

Benämning

Benämning

Storlek Storlek

Storlek Storlek

Storlek

1599-1922-11

1599-1922-21

1599-1922-31

1599-1922-41

1599-1922-51

1599-1926-01

1599-1926-11

1599-1926-21

1599-1926-31

1599-1926-41

1599-1926-51

1599-1926-61

1599-1926-71

1599-1926-81

1599-1920-11

1599-1920-21

1599-1920-31

1599-1920-41

1599-1920-51

1599-1920-61

1599-1920-71

1599-1912-11

1599-1925-11

1599-1925-21

1599-1925-31

1599-1925-41

1599-1925-51

1599-1925-61

1599-1925-71

1599-1918-21

1599-1911-32

1599-1911-42

1599-1911-52

L

XL

XXL

S

M

L

XL

XXL

39

40

41

42

43

44

45

46

47

46

48

50

52

54

56

58

One size

46

48

50

52

54

56

58

Sk yddskläder skyddskläder

Övrigt

Övrigt

Slitstark och bekväm jacka med stor rörlighetsfrihet och klara färger.

Stövlar med skyddsinlägg på ovansidan och stålhätta.

Byxor vadderade med 9 lager med kevlar-fiber.

Skyddsinlägg design A, klass1, 20 m/s. Byxorna tillverkade av en blandning av polyester och bomull.

Godkända enligt EN 381-5.

Vikt 650 gram.

Byxor vadderade med 9 lager med kevlar-fiber.

Skyddsinlägg design A, klass1, 20 m/s. Byxorna tillverkade av en blandning av polyester och bomull.

Godkända enligt EN 381-5.

Skogsjacka

Skogsjacka

Skogsjacka

Skogsjacka

Skogsjacka

Stövlar

Stövlar

Stövlar

Stövlar

Stövlar

Stövlar

Stövlar

Stövlar

Stövlar

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Hjälmpaket

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Säkerhetsbyxor

Hörselskydden godkända enligt EN 352-1.

Paket med skyddsbyxor, handskar, hjälm med visir och hörselskydd.

Hängselbyxa i en blandning av bomull och polyester. Skyddsinlägg med 9 lager, design A, klass 1 (20 m/s). Godkända

enligt EN 381-5.

Hörselskydd/radio

Säkerhetspaket

Säkerhetspaket

Säkerhetspaket

40 41

Pos

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Benämning

Benämning

Benämning

Passar till

Passar till

Passar till

Innehåller

Anm.

Anm. (mm)

Diam. (mm)

1

1

2

2

3

3

4

4

1

2

3

4

5

5

6

7

8

9

10

10

11

12

-

-

1

2

3

4

5

6

7

8

9

10

10

ej ill

1

2

4353240/1-3L4353240/1

23155000/0

6981223

6981308

4353000-3L4353000/1

323155007/0

23155002/1

23155001/1

6980300

6980120

6985096

6985095

123155008/0

123155009/0

383820504/0

1911-9025-01

1911-9024-01

1911-9021-01

1911-9125-01

1911-9027-01

1911-9126-01

1911-9127-01

383820503/0

1911-9128-01

4253420

4253460

123046000/0

123046002/0

6031185

123155006/0

4611880

6031172

6985037

123155005/0

123155010/0

4253440

1911-9017-02

1911-9006-04

1911-9007-04

1911-9008-04

1911-9010-04

1911-9022-01

1911-9017-01

1911-9006-08

1911-9007-08

1911-9008-08

1911-9010-07

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Skärhuvud

Trådspole

Trådspole

Trådspole

Trådspole

Trådspole

Trådspole

Skärhuvud

Batteri

Bärrem

Bärrem m. höftskydd

Sele

Sele

Sågklinga (24T)

Röjklinga (4T)

Röjklinga (4T)

Röjklinga (3T)

Röjklinga (4T)

Röjklinga (3T)

Röjklinga (3T)

Sele

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Skärtråd

Ø =255 hål = 25,4

Ø = 230 hål = 25,4

Ø = 255 hål = 25,4

Ø = 255 hål = 25,4

Ø = 230 hål = 25,4

Ø = 225 hål = 25,4

Ø = 225 hål = 25,4

1.4

1.6

2.0

2.4

3.0

1.0

1.4

1.6

2.0

2.4

3.0

SB 28/30/43P/52 PRO/29/35/435H/BJ 335/335D/BJ345D; SB 435H/HD; SB

29S/29 DS

SB 27J, SB 29J, SB 425, SB 426, SB 425H/HD, BJ 325/325D

SB 25J, SB 25D

ST 225J

SB 35S/DS, SB 43S/DS/FS, SB 44P, SB 51S/DS/FS, SB 435 HD

SB 35 S/DS,SB 43 DS, SB 51DS

ST 1100

ST 290, ST 291, ST 425J/HJ ST 29S

SB 22

ST 210

ESB 1000J

ST 750, ST 900J

ST 26J

SB 26J, SB 34, SB 34D, SB 28J/28JD, SB 33D/44D

SB 27J, SB 27JD (2008-), SB 32, SB 32D (2008-)

ST 1200 (2002-)

ST 1200

ST 500

SGT 350

ST 350/350J

SGT 600

SGT 2220 A

ST 27J (2008-)

SGT 2220 A

M8-tapp, vä-gänga

M10-hål, hö-gänga

M8-tapp, vä-gänga

M8-tapp, vä-gänga

M10-hål, hö-gänga

SB43/43DS/44/51/51DS

SB 32, SB 32D

SB 29/35/35S/35DS/43/43DS/51/51DS/425/435/435H/HD; BJ 335/335D/345D

SB 29/29S/29DS/35/425/425H/425HD, BJ 325/325D

ESB 1000 J

SB 27J, SB 27JD

SB 26J, SB 26JD, SB 34, SB 34D

100 m

200 m

130 m

90 m

55 m

15 m

15 m

15 m

15 m

15 m

10 m

1

1

5 6 7 8 9 10 11 12

2 3

4

2

3 4

1

3

2 5

9 10

8

7

6

4

2

1

Övrigt

Övrigt

Sk ärhuvuden - Trådspolar - BATTERIER Sk ärtråd

Sk ärhuvuden

Övrigt (Trimm er, röjare)

42 43

Pos Detaljnr. Benämning Passar till Anm.

1

2

3

3

4

5

6

7

8

-

-

-

-

-

-

-

1111-9176-01

1111-9177-01

9498-0311-01

9498-0311-02

1111-9147-01

1111-9141-01

1111-9149-01

1111-9140-01

1111-9160-01

1111-9144-01

1111-9145-01

1111-9146-01

1111-9148-01

1111-9150-01

1111-9171-01

1111-9220-01

2-taktsolja

2-taktsolja

Färg

Färg

Motorolja

Motorolja

Sågkedjeolja

Motorolja

2-taktsolja

Motorolja

Transmissionsolja

Motorolja

2-taktsolja

Sågkedjeolja

Motorolja

Kartong Olja

12 x 1 lit.

24 x 1 lit.

0.25 lit.

0.25 lit.

3 x 4.0 lit.

9 x 1.4 lit.

9 x 1.4 lit.

12 x 0.6 lit.

25 x 0.1 lit.

9 x 1.4 lit.

3 x 4.0 lit.

9 x 1.4 lit.

12 x 0.6 lit.

3 x 4.0 lit.

12 x 0.6 lit.

1.4 lit.

Syntet-dozer

Syntet

STIGA-gul

STIGA-grå

Mineral SAE 20W-50

Mineral SAE 30

Mineral

Mineral SAE 30

Delsyntet

Syntet SAE 5W-30

Syntet SAE 5W-50

Delsyntet SAE 10W-30

Delsyntet

Mineral

Delsyntet SAE 10W-30

5W-50

1 6

2 3 5

4

Pos Detaljnr. Benämning Anm.

1

2

3

4

5

6

-

1111-9162-01

131240011/0

1134-4452-01

1134-3898-01

1111-9118-01

9500-9934-01

1111-9178-01

Etanol E85

Etanoltillsats

Oljebytarsats

Oljepump

Oljepluggsnyckel

Bensindunk-plast

Oljesats

Innehåller etanoladditiv som motverkar oxid.

MTR-LIFE, 10 x 4 cc

Ingår i 1134-4452-01

3/8”

Rymd: 5 lit.

2 x 0,6 lit. + oljesug

1 2 3 4 5 6 7 8

Övrigt

Olja - Färg

Oljebyte - Bränsle

Special Verktygs

Åkgräsklippare

servicesats

Pos

Pos

Pos

Detaljnr.

Detaljnr.

Detaljnr.

Benämning

Användarguide

Användarguide

Åkgräsklippare

Åkgräsklippare

1

2

3

4

5

6

7

1

2

382180081/0

382180080/0

382180079/0

382180078/0

382180077/0

382180076/0

382180075/0

382180081/0

382180080/0

Verktyg för kontroll av remspänning vid knivinkoppling

Demonteringsverktyg för koppling

Distansmall, centrering remskiva

Pulley Avdragare, remskiva

Block H= 26 mm för aggregatjustering

Block H= 32 mm för aggregatjustering

Bussning för montering av knivlager

Plugg för montering av hjullager

102/122

63

För olika arbeten som montering, demontering, kontroll och justeringar,

rekommenderar vi användandet av de specialverktyg som verktygslådan

(väskan) innehåller. Rekommendationer för korrekt användning av dessa

verktyg finns i vår Workshop manual.

44 45

servicesats servicesats

Pos Pos

Pos

Pos

Pos

Detaljnr. Detaljnr.

Detaljnr.

Detaljnr.

Detaljnr.

Användarguide Användarguide

Användarguide

Användarguide

Användarguide

Åkgräsklippare Åkgräsklippare

Åkgräsklippare

Åkgräsklippare

Åkgräsklippare

3 7

4

5

6

382180079/0 382180075/0

382180078/0

382180077/0

382180076/0

102/122 102/122

98

92

72

63

102/122

98

92

72

102/122

98

92

72

63

102/122

98

92

72

Detaljnr. Benämning

381009920/0 Kit tester T-Box

T BOX

Testkit, T-Box Rel.0/200/, består av hårdvara (enhet och interfacekablar för

anslutning till korten) och en självinstallerande mjukvara, kompatibel med

de mest använda operativsystemen från Microsoft. (I den bifogade guiden

som medföljer testkitet redogörs för de olika systemkraven för användandet

av mjukvaran)

Special Verktygs

Åkgräsklippare

Special Verktygs

Åkgräsklippare

47 46 HH Special Verktygs

specialskruvmejslar HH special verktygssats

HH special verktygssats

För olika arbeten som montering, demontering, kontroll och justeringar, rekommenderar vi

användandet av de specialverktyg som verktygslådan (väskan) innehåller. Rekommendationer

för korrekt användning av dessa verktyg finns inuti väskan.

Specialskruvmejslar för förgasarinställning.

Stans

Avdragare

Kolvblockeringsverktyg

Diverse

Detaljnr. Benämning

381009930/0 HH special verktygssats

bar

psi

1 2

Pos Detaljnr. Passar till

1

2

23049000/0

123049003/0

SP382, SP 402-422-442, SP 472, SP 350, SP 400, SP 380, SP 482, SP 522

BT 325- BJ 335 - BJ 345 (Mono-Duplex - Flex) - TR 26 - TB 26 - TB 34 (Mono - Duplex) - BL 250 H

HH Special Verktygs

48

GGP GROUP

GLOBAL GARDEN PRODUCTS

Via del Lavoro, 6

31033 Castelfranco Veneto (Treviso) - ITALY

Tel. +39.0423.450111

Fax +39.0423.450670

www.ggp-group.com

infoline@ggp-group.com

Your Stiga stockist

JoinDesign

www.stiga.se

Uppgifter, avseende egenskaper och tekniska

specifikationer, som lämnas i denna broschyr,

kan ändras fortlöpande.

Anm. Information som ges under “Passar till”

är på grund av utrymmesskäl begränsad.

För utförligare information, se

http://spareparts.ggp-group.com.

8290-0074-34



Upp

Varuhuset Rönneshytta AB, Hyttvägen 10, 69497 Rönneshytta, Org.nr: 556298-9755, tel. 0583-40032, e-post: info@varuhuset.se

Reservation för fel och slutförsäljning  ©2005. Alla rättigheter reserverade. Senast uppdaterad: söndag 6 oktober 2024.
